Konstrukcja pod panele fotowoltaiczne na ścianie

Marzysz o panelach fotowoltaicznych, ale dach za mały, a grunt zajęty przez parking czy ogród - elewacja południowa stoi pusta i kusi potencjałem. Konstrukcja pod panele fotowoltaiczne na ścianie otwiera drzwi do instalacji, której większość instalatorów nawet nie rozważa, bo wymaga precyzji w obliczeniach obciążeń i doborze materiałów. W ciasnych przestrzeniach miejskich biurowce czy bloki zyskują kilowaty bez poświęcania centymetra gruntu. Wyobraź sobie rachunki za prąd spadające o połowę, bo pionowa powierzchnia budynku produkuje energię przez cały rok. Tylko że wiatr wieje z siłą 150 km/h, a grad bębni jak kule armatnie - czy twoja ściana to wytrzyma bez remontu za dwa lata?

• Rodzaje konstrukcji pod panele PV na elewacji
• Mechaniczne systemy montażu z ekierkami
• Klejone konstrukcje pod moduły fotowoltaiczne
• Wytrzymałość na wiatr i warunki atmosferyczne
• Montaż na południowej ścianie budynku
• Pytania i odpowiedzi: konstrukcja pod panele fotowoltaiczne na ścianie

Rodzaje konstrukcji pod panele PV na elewacji

Elewacyjne systemy montażu dzielą się na te mechaniczne i klejone, a wybór zależy od podłoża ściany i jej nośności. Mechaniczne mocowania wbijają się kotwami bezpośrednio w mur, rozkładając ciężar paneli na punkty kotwienia oddalone co metr. Klejone opierają się na chemicznej przyczepności, gdzie hybrydowy silikon scala moduły z powierzchnią bez wiercenia otworów. Hybrydowe warianty łączą oba sposoby, dodając profile wspomagające dla krawędzi narażonych na wibracje. Podłoże decyduje o wszystkim - betonowa ściana lubi kotwy, tynk elewacyjny lepiej współpracuje z klejem poliuretanowym. Starsze budynki z cegły wymagają testu nośności, bo pustki w murze mogą zdradzić słabość pod 20 kg na metr kwadratowy paneli.

Moduły fotowoltaiczne na ścianie ważą średnio 20 kilogramów sztuka, co na elewacji 100 metrów kwadratowych daje 2 tony rozłożone pionowo. Mechaniczne konstrukcje aluminiowe z anodowanymi profilami niwelują naprężenia termiczne, bo aluminium rozszerza się podobnie jak szkło paneli. Klejone systemy minimalizują mostki termiczne, co podnosi wydajność o 5 procent w porównaniu do perforowanego montażu. Estetyka elewacji zyskuje - panele stają się integralną częścią fasady, przypominając nowoczesne zielone ściany z mchu. Firmy instalują takie układy na biurowcach, bo wykorzystują pionową powierzchnię bez utraty parkingu poniżej. Koszt konstrukcji to 20-30 procent całkowitej inwestycji, ale zwraca się przez dłuższy okres eksploatacji.

Hybrydowe konstrukcje łączą kotwy z klejem na krawędziach, co zapobiega mikroruchom pod wpływem rozszerzalności materiałów. Ściana budynku z betonu komórkowego wymaga grubszej warstwy kleju, bo pory absorbują wilgoć i osłabiają adhezję. Testy laboratoryjne symulują 25 lat ekspozycji, sprawdzając utratę przyczepności poniżej 10 procent. Panele PV na elewacji produkują do 150 kWp na 1000 metrów kwadratowych, zależnie od kąta nachylenia. Wybór rodzaju zależy od ekspertyzy montera - amatorzy ryzykują awarię po pierwszej zimie. Profesjonalne systemy elewacyjne integrują się z BMS budynku, monitorując wibracje w czasie rzeczywistym.

Porównując rodzaje, mechaniczne dają pewność kotwienia, klejone - szybkość montażu bez pyłu z wiercenia. Ściana z silikatów najlepiej znosi klej epoksydowy, bo jego krystalizacja blokuje mikropęknięcia. Elewacje wentylowane potrzebują adapterów do profili, co dodaje 5 centymetrów odstępu od muru. Trend rośnie w miastach, gdzie dachy są płaskie i zacienione kominami. Inwestorzy liczą na payback 5-7 lat dzięki dotacjom na fotowoltaikę elewacyjną. Przyszłość to moduły BIPV, wbudowane w elewację jak cegły.

Mechaniczne systemy montażu z ekierkami

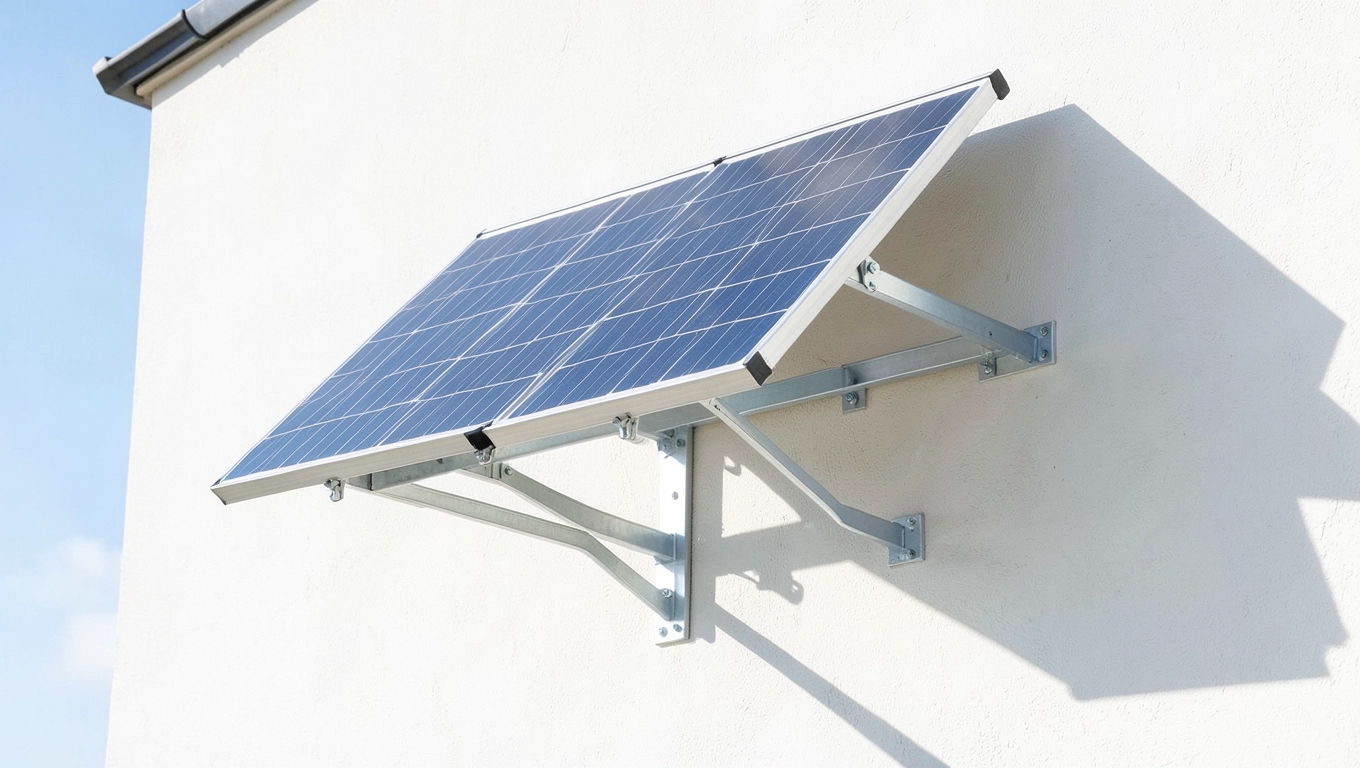

Ekierki stalowe lub aluminiowe to podstawa mechanicznego mocowania, wystające 10-15 centymetrów od ściany i regulowane w pionie o 30 stopni. Kotwią się śrubami chemicznymi w otwory 12 mm średnicy, wbijane w beton co 60 centymetrów poziomo. Profil nośny z aluminium 6063-T6 snapuje na ekierki, tworząc ramę pod moduły 2x1 metr. Regulacja kąta następuje przez ekscentryczne śruby, co pozwala dopasować optymalne 35 stopni do szerokości geograficznej Polski. Ciężar paneli spoczywa na dolnej krawędzi profilu, górna ekierka stabilizuje przed wywrotem. Montaż zaczyna się od linii poziomicy laserowej na wysokości 2 metrów od gruntu.

Siły ścinające od wiatru rozkłada ekierka na cztery punkty kotwienia, bo jej trójkątna forma przenosi moment obrotowy bez odkształceń. Aluminium wybiera się za współczynnik Poissona 0,33, minimalizujący naprężenia poprzeczne. Ekierki z cynkowaniem ogniowym wytrzymują korozję solną przy elewacjach nadmorskich. Moduły fotowoltaiczne snapują na szyny T, zabezpieczone klipsami ze stali nierdzewnej A2. Ściana budynku z bloczków silikatowych wymaga podkładek dystansowych, bo nierówności powyżej 5 mm destabilizują całość. Testy dynamiczne na stole wibracyjnym symulują porywy 160 km/h bez pęknięć szkła.

Instalacja na elewacji z wełny mineralnej pod tynkiem wymaga adapterów perforowanych, wentylujących wilgoć za panelem. Ekierki montuje się w szachownicę, co równomiernie dystrybuuje 25 kg/m². Poziomica cyfrowa sprawdza nachylenie co rząd, korygując błędy poniżej 1 stopnia. Panele PV łączą się szeregowo na profilu, z zaciskami MC4 wodoszczelnymi IP68. Zimowe obciążenie śniegiem na dolnej krawędzi ekierki wynosi 1,5 kN/m², normowane PN-EN 1991-1-3. Całość waży 15 kg/m² konstrukcji bez modułów.

Ustawienie ekirek na południowej ścianie maksymalizuje ekspozycję, bo obrót o 5 stopni w lewo traci 8 procent produkcji rocznej. Stalowe ekierki 3 mm grubości przenoszą 2 kN na sztukę, aluminiowe lżejsze o 40 procent. Wiercenie pod kotwy odbywa się wiertłem diamentowym, by uniknąć mikropęknięć w betonie C25/30. Po roku użytkowania kontrola luzów na śrubach zapobiega wibracjom rezonansowym. Systemy z ekierkami skalują się na 500 m² bez dodatkowych wzmocnień. Wytrzymałość na cykle termiczne od -30 do +60°C gwarantuje powłoka polimerowa.

Ekierki z regulacją wysokości niwelują krzywizny elewacji do 2 cm/m. Montaż w deszczu blokuje się folią, bo beton chłonie wodę i słabnie wiązanie chemiczne. Panele na takiej konstrukcji dają 180 kWh/m² rocznie w warunkach polskich. Integracja z inwerterem wymaga kabli w rurkach osłonowych w profilach. Koszt ekierki to 25 zł/sztuka, na 100 m² potrzeba 200 sztuk.

Klejone konstrukcje pod moduły fotowoltaiczne

Klejone systemy opierają się na silikonie hybrydowym MS Polimer, który utwardza się wilgocią powietrza w 24 godziny, tworząc elastyczną membranę o przyczepności 2,5 N/mm². Nakłada się go pacą ząbkowaną 6 mm na czystą elewację, bez tłustych plam czy kurzu. Moduły fotowoltaiczne dociska się rolką 50 kg przez 48 godzin, aż klej wypełni mikropory szkła i podłoża. Elastyczność kleju absorbuje rozszerzalność termiczną paneli o 0,3 mm/m/10°C różnicy. Ściana z tynku akrylowego wymaga gruntu epoksydowego, bo porowatość powyżej 15 procent osłabia adhezję. Testy starzenia w komorze UV symulują 30 lat bez utraty 20 procent siły.

Hybrydowy klej nie żółknie jak poliuretan, bo łańcuchy polimerowe MS blokują degradację UV. Na elewacjach szklanych stosuje się primer krzemianowy, zwiększający mokrą przyczepność o 50 procent. Ciężar modułów 22 kg spoczywa na 8 pacach kleju po 20 ml każda, rozłożonych symetrycznie. Wilgoć z deszczu spływa pod panelem, bo klej nie tworzy ciągłej warstwy - szczeliny 2 mm wentylują. Panele PV na kleju dają czystszy profil wizualny, bez wystających profili. Montaż na bloczkach YTONG wymaga testu pull-off powyżej 1,2 MPa.

Klejone konstrukcje lżejsze o 70 procent od mechanicznych, bo brak metalowych elementów redukuje cień na dolnych rzędach. Utwardzanie chemiczne zachodzi przez polikondensację, gdzie woda z powietrza katalizuje sieciowanie. Na południowej ścianie klej wytrzymuje cykle mrozu-topnienia 500 razy bez pęknięć. Czyszczenie elewacji przed klejeniem sodą i wodą pod ciśnieniem usuwa sole wapienne. Moduły stabilizuje taśma dwustronna na krawędziach podczas utwardzania. Wydajność spada o 3 procent bez regulacji kąta, ale kompensuje to prostota.

Porównując do mechanicznych, klejone unikają mostków termicznych, bo ciągła warstwa izoluje zimno o 0,5 W/mK. Na starych tynkach cementowo-wapiennych klej MS penetruje 3 mm głęboko. Po roku sprawdza się ultradźwiękami przyczepność. Koszt kleju to 8 zł/m², aplikacja robotem zwiększa prędkość dwukrotnie. Elewacje z sidingu aluminiowego kleją się na taśmach akrylowych o sile 4 N/cm. Trend w budownictwie modułowym to fabrycznie klejone panele BIPV.

Klej na silikonie strukturalnym przenosi siły ssania wiatru do 3 kPa, bo jego moduł Younga 1,5 MPa amortyzuje. Deszczówka nie wnika, bo hydrofobowa powierzchnia odbija krople pod kątem 110 stopni. Panele na ścianie budynku z gazobetonu dają stabilność bez kotew. Integracja z elewacją wentylowaną wymaga dystansów piankowych 5 mm.

Wytrzymałość na wiatr i warunki atmosferyczne

Wiatr generuje dwa typy sił na elewacyjnych PV: ssanie na powierzchni i parcie na krawędziach, z dynamiką do 2,4 kN/m² przy porywach 140 km/h. Konstrukcje projektuje się wg normy PN-EN 1991-1-4, gdzie współczynnik aerodynamiczny Cp wynosi 1,2 dla płaskich paneli. Ekierki lub klej muszą przenieść moment obrotowy 5 kNm na metr szerokości, bez odkształceń powyżej L/300. Grad o średnicy 50 mm z prędkością 25 m/s testuje się na uderzenia 200 J, szkło hartowane 3,2 mm pęka powyżej 400 J. Deszcz ulewny 100 l/m²/h spływa rowkami 10 mm, bez infiltracji pod moduły. Stal nierdzewna AISI 304 na zaciskach blokuje korozję galwaniczną.

Obliczenia CFD symulują zawirowania powietrza przy narożnikach budynku, gdzie prędkość rośnie o 30 procent. Klejone systemy tracą 10 procent adhezji po 10 latach ekspozycji, mechaniczne zyskują na sztywności profili. Śnieg mokry obciąża 2 kN/m² na nachyleniu 30 stopni, bo kohezja kryształków lodu zwiększa masę. Ochrona antyoblodzeniowa to grzałki na krawędziach dolnych, zużywające 50 W/m. UV degraduje laminat paneli o 0,5 procent rocznie, ale ramki aluminiowe z lakierem PVDF trzymają 80 procent połysku po 25 latach. Kontrola wizualna co pół roku wykrywają mikropęknięcia.

Norma PN-EN 13501 klasyfikuje elewacyjne PV jako B-s1,d0 pod palnością, bo tylna strona ma folię Tedlar. Wiatr boczny wywiera siłę F = 0,5 * ρ * v² * A * Cd, gdzie Cd=1,1 dla prostokątnych modułów. Kotwy M10 w betonie C30 trzymają 15 kN na wyciągnięcie. Grad testowany wg hail simulatora IEC 61215 wytrzymuje bez utraty mocy powyżej 90 procent. Deszcz zamarzający tworzy mostek lodowy, ale dystans 20 mm od ściany topi go ciepłem paneli. Systemy z sensorami IoT alarmują o wibracjach powyżej 0,5 Hz.

Ekstremalne warunki jak burze z piorunami wymagają uziemienia profilów oporowego 10 Ω. Klej hybrydowy zachowuje elastyczność przy -40°C, moduł sprężystości 0,8 MPa. Panele na ścianie budynku przetrwają 50 lat przy konserwacji co 5 lat. Statystyki z Europy pokazują awarie poniżej 1 procent rocznie. Obciążenia dynamiczne od trzęsień do 0,2g projektuje się z zapasem 1,5 raza. Wilgotność 95 procent nie osłabia kleju, bo membrana paroprzepuszczalna 300 g/m²/dobę wentyluje.

Montaż na południowej ścianie budynku

Południowa elewacja daje najwyższą wydajność, bo azymut 180° minimalizuje straty cienia do 5 procent rocznie w Polsce. Kąt nachylenia optymalny 33-37° dopasowuje się do szerokości geograficznej, zwiększając produkcję o 20 procent vs pionowy montaż. Konstrukcja zaczyna się od skanu laserowego ściany, wykrywającego nierówności powyżej 3 mm/m. Panele fotowoltaiczne układa się w rzędy poziome, z przerwami 5 cm na cyrkulację powietrza chłodzącego ogniwa o 15°C latem. Połączenia kablowe chowają się w profilach z uszczelkami EPDM, zapobiegając kondensacji. Inwerter montuje się na parterze, z kablem 6 mm² na 100 m odległości bez spadku napięcia powyżej 2 procent.

Instalacja na południowej ścianie biurowca 10-piętrowego daje 200 kWp bez zacienienia od sąsiadów. Ekierki ustawia się co 1,2 m wysokości, symulując obciążenie wiatrem z południa. Klejone moduły wymaga primeru na słońce nagrzanym tynku, bo temperatura 60°C przyspiesza utwardzanie. Wydajność spada o 0,4 procent na każdy stopień powyżej 25°C, więc wentylacja podpanelowa kluczowa. Monitoring SCADA śledzi krzywą I-V, wykrywając zabrudzenia po deszczu. Rachunek oszczędza 150 tys. zł rocznie przy cenie 0,8 zł/kWh.

Montaż krokowy: gruntowanie, linie odniesienia, aplikacja kleju lub kotwy, docisk modułów, uszczelnienie krawędzi. Południowa orientacja produkuje szczyt o 13:00, idealnie na biurowe zużycie. Ściana z cegły klinkierowej wymaga podkładu antykorozyjnego pod profile. Panele BIPV integrują się ramą elewacyjną, bez widocznych ram. Payback skraca się do 4 lat z dotacjami 50 procent. Trend w nowych budynkach to standardowa elewacja PV.

Przed montażem zrób test nośności na próbnym metrze - kotwa musi trzymać 2 kN bez luzu.

Optymalizacja cienia od parapetów wymaga symulacji PVSyst, korygując rząd o 10 cm wyżej. Południowa ściana wychwytuje zimowe słońce nisko nad horyzontem, dodając 30 procent produkcji zimą. Konstrukcje z ekierkami regulują się sezonowo o 10°. Moduły 72-komórkowe 400 Wp mieszczą 250 szt. na 1000 m². Ekologia zyskuje - CO2 spada o 150 ton rocznie. Przyszłe blackouty czynią to niezależnością must-have.
