Maskownica rur gazowych – co wolno, a czego nie w 2026 roku?
Wkuchni pachniało świeżą farbą, ekipa właśnie skończyła zabudowę rury gazowej płytą g-k, inwestor płacił fakturę z uśmiechem. Rok później na kontroli inspektor zażądał dostępu do pionu, właściciel nie potrafił go zapewnić bez kucia świeżego salonu, a zakład gazowniczy odciął dopływ paliwa do czasu przedstawienia protokołu szczelności z otwartej instalacji. Koszt naprawy przekroczył trzy tysiące złotych, cała operacja trwała tydzień. Ten scenariusz powtarza się w polskich domach regularnie, ponieważ przepisy jasno mówią jedno, a praktyka wykonawców robi swoje.
- Maskowanie rur gazowych płytą g-k przepisy i wentylacja
- Rura gazowa w szafce kuchennej stal, miedź czy plastik?
- Kratka wentylacyjna do maskownicy rury gazowej wymiary i montaż
- Trzy bezpieczne metody maskowania
- Checklista bezpiecznego maskowania
Maskowanie rur gazowych płytą g-k przepisy i wentylacja
Polskie prawo budowlane traktuje piony gazowe zupełnie inaczej niż wodne czy kanalizacyjne. Wynika to z fizyki metanu, który lżejszy od powietrza uchodzi ku górze i w zamkniętej przestrzeni tworzy mieszaninę wybuchową o stężeniu od pięciu do piętnastu procent.
Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w § 165 ust. 2 stanowi dosłownie: „Przewody instalacji gazowej, z wyłączeniem przewodów w piwnicach i suterenach, powinny być prowadzone w bruzdach osłoniętych ekranem nieuszczelniającym lub wypełnionych łatwo usuwalną masą tynkarską." Słowo „łatwo usuwalną" to klucz, który wykonawcy nagminnie ignorują, a inspektorzy traktują go bezwzględnie.
Co to znaczy w praktyce
Płyta g-k przyklejona do ściany klejem gipsowym i zaszpachlowana na gładko nie spełnia tego warunku. Podczas kontroli taką zabudowę trzeba skuć, a po jej usunięciu wykonać próbę szczelności, zanim gaz zostanie przywrócony. Dopuszczalna jest natomiast zabudowa na profilach aluminiowych mocowanych śrubami, z panelami przytrzymywanymi magnesami neodymowymi lub klipsami zatrzaskowymi, które zdejmuje się w kilka sekund.
W piwnicach obowiązuje jeszcze prostsza zasada: rura musi biec po wierzchu ściany, widoczna i dostępna z każdej strony. Żadna zabudowa, żaden ekran, żadna szafka maskująca. To nie fanaberia urzędników, lecz wymóg bezpieczeństwa wynikający z konieczności szybkiego odcięcia dopływu w razie awarii.
Dlaczego wentylacja ratuje życie
Szafka z litego MDF na rurze gazowej to potencjalna komora, w której metan może się kumulować tygodniami bez zapachu i koloru. Pierwsza iskra z wiertarki, włącznika światła czy nawet tarcia statycznego z odzieży wystarczy do zapłonu.
Dlatego każda zabudowa rury gazowej, niezależnie od materiału, wymaga dwóch otworów wentylacyjnych. Jeden u dołu, drugi u góry, każdy o przekroju netto minimum pięciu centymetrów kwadratowych na pojedynczy przewód. Przy większych średnicach lub kilku rurach obok siebie pole to rośnie do dziesięciu centymetrów kwadratowych. Same nawiercone dziury nie wystarczą, potrzebne są kratki z siatką lub żaluzjami, by chronić przed owadami i przypadkowym zatamowaniem.
Konsekwencje prawne i ubezpieczeniowe
Ubezpieczyciel, który wypłacił odszkodowanie po wybuchu w mieszkaniu z zabudowaną na głucho rurą, ma prawo dochodzić regresu od właściciela. Polisy mieszkaniowe zawierają klauzulę o rażącym niedbalstwie, a szczelna zabudowa instalacji gazowej bez wentylacji sądy traktują jako wystarczający ku temu powód.
Roczny przegląd instalacji gazowej wykonywany przez osobę z uprawnieniami grupy E to osobny temat. Inspektor ma prawo nakazać rozbiórkę zabudowy, a w skrajnych przypadkach odciąć dopływ gazu do czasu przywrócenia pierwotnego stanu instalacji. Koszty takiej operacji zamykają się zwykle w przedziale ośmiuset do tysiąca pięciuset złotych za samą rozbiórkę, plus pięćset do tysiąca dwustu za ponowne podłączenie, plus trzysta złotych za protokół próby szczelności.
Rura gazowa w szafce kuchennej stal, miedź czy plastik?
Materiał rury decyduje o tym, jak można ją zabudować, a zasada ta wynika z chemii kontaktu różnych metali z wilgocią i zaprawami. W polskich instalacjach królują trzy rozwiązania, każde z osobnym regulaminem maskowania.
| Materiał | Co wolno | Co zakazane | Ryzyko przy złym maskowaniu |
|---|---|---|---|
| Stal czarna | Ekran przykręcany, kratki wentylacyjne, szafka z wentylacją | Tynkowanie bez dostępu, zalewanie pianką montażową | Korozja w miejscu kontaktu z wilgotnym tynkiem, perforacja po kilku latach |
| Miedź | Ekran przykręcany, szafka kuchenna z siatką | Klejenie gipsem, kontakt z zaprawą cementową, tynkowanie | Korozja wżerowa, mikrootworki w ściance, wyciek niewykryty przez miesiące |
| PE (polietylen) | Szafka z wentylacją, ekran bez kontaktu termicznego | Bezpośrednie działanie temperatur powyżej 60°C, promieniowanie UV | Degradacja materiału, pęknięcia naprężeniowe, rozszczelnienie |
Pułapka miedzi i gipsu
Miedź w kontakcie z wilgotnym tynkiem gipsowym przechodzi reakcję elektrochemiczną, której produkty tworzą na powierzchni rury wżery przypominające aksamitne wgłębienia. Po dwóch, trzech latach ścianka staje się tak cienka, że przy skoku ciśnienia po prostu pęka. Taki wyciek bywa niewykrywalny przez długi czas, bo nie towarzyszy mu charakterystyczny zapach merkaptanów przy małych stężeniach.
Dlatego instalacje miedziane wolno osłaniać wyłącznie ekranami mechanicznymi bez kontaktu chemicznego. Żadnego gipsu, żadnej pianki, żadnego kitu trwale przylegającego do powierzchni. Przykręcana maskownica z blachy lub płyty g-k na klipsach to jedyne bezpieczne rozwiązanie.
Kiedy rura z polietylenu
Nowsze instalacje wykonywane są z rur PE, które nie korodują, ale mają inne ograniczenia. Polietylen pod wpływem temperatury powyżej sześćdziesięciu stopni Celsjusza traci wytrzymałość mechaniczną. Szafka kuchenna w bezpośrednim sąsiedztwie piekarnika, zmywarki czy pionu spalinowego może doprowadzić do miejscowego przegrzania fragmentu rury i pęknięcia.
Maskownica rur gazowych z polietylenu powinna więc pozostawiać minimum pięć centymetrów luzu termicznego z każdej strony i nie może być zabudowana w przestrzeni bez wentylacji grawitacyjnej. Najlepiej sprawdzają się tu szafki kuchenne z perforowanym tyłem lub kratkami w górnej i dolnej części.
Próba szczelności po montażu
Każda ingerencja w instalację gazową, nawet samo założenie nowej maskownicy przykręcanej na śrubę, wymaga ponownej próby szczelności. Wykonuje ją osoba z uprawnieniami grupy E z właściwą aparaturą, wynik potwierdza protokołem, który dołącza się do dokumentacji budynku.
Sama próba trwa około trzydziestu minut i polega na napełnieniu instalacji powietrzem lub azotem pod ciśnieniem próbnym wynoszącym pięćdziesiąt kiloPaskali przez co najmniej piętnaście minut. Spadek ciśnienia powyżej dopuszczalnej normy oznacza nieszczelność i konieczność usunięcia usterki przed oddaniem instalacji do użytku.

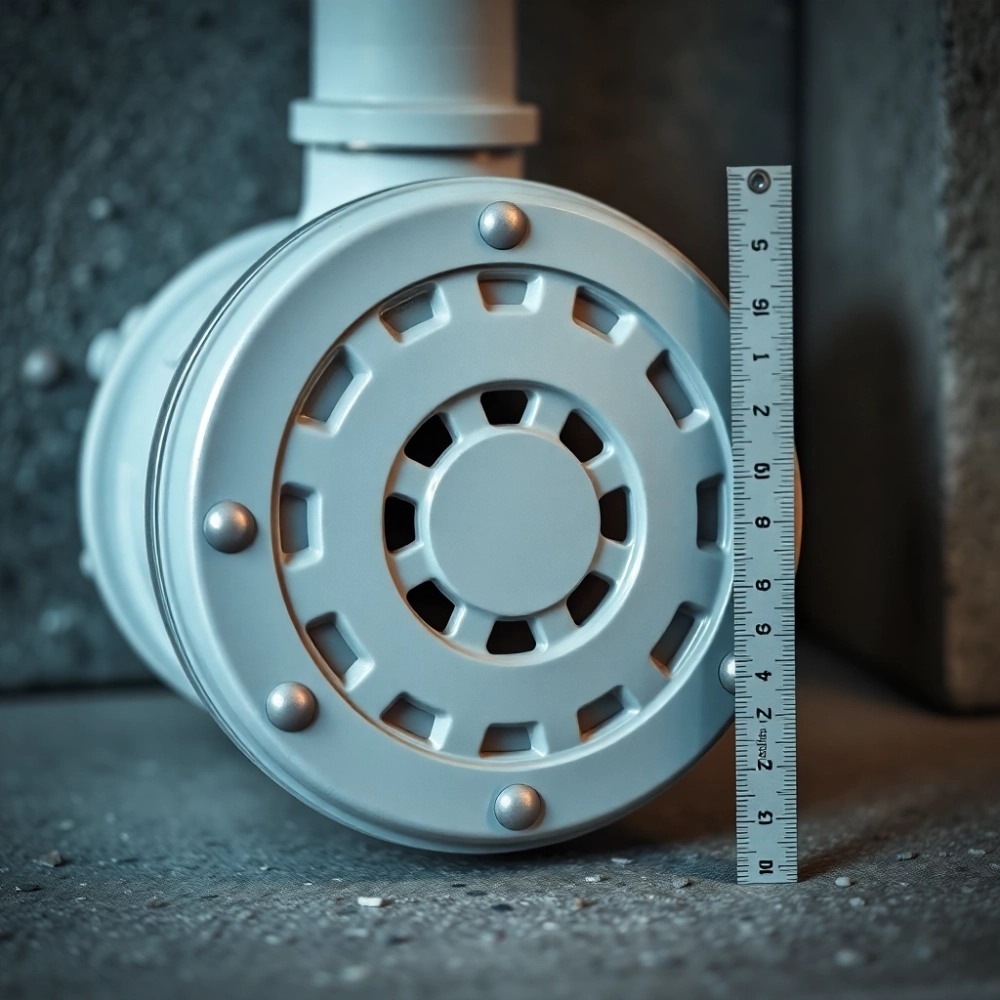

Kratka wentylacyjna do maskownicy rury gazowej wymiary i montaż
Kratka wentylacyjna w zabudowie rury gazowej to nie element designerski, lecz wymóg wynikający bezpośrednio z praw fizyki. Pole przekroju netto, nie wymiar zewnętrzny kratki, musi zapewnić swobodną cyrkulację powietrza wokół przewodu.
Minimalne pole przekroju dla pojedynczej rury o średnicy do trzech czwartych cala wynosi pięć centymetrów kwadratowych na każdy otwór. Dla rur większych lub gdy w jednej zabudowie biegną dwa przewody, wartość ta rośnie do dziesięciu centymetrów kwadratowych. W praktyce oznacza to kratkę okrągłą o średnicy minimum dwudziestu ośmiu milimetrów lub prostokątną o wymiarach trzydzieści na trzydzieści milimetrów.
Gdzie umieścić kratki
Dolny otwór montuje się maksymalnie pięć centymetrów od poziomu podłogi lub dolnej krawędzi zabudowy. Górny otwór umieszcza się analogicznie pięć centymetrów od górnej krawędzi. Ta zasada zapewnia efekt kominowy: cieplejsze powietrze z ewentualnym metanem unosi się ku górze, wypycha je na zewnątrz, a od dołu napływa świeże powietrze.
Kratki należy rozmieszczać tak, by żaden element zabudowy nie blokował przepływu. Meble, zasłony, blendy kuchenne ograniczają naturalną cyrkulację i w praktyce mogą zniweczyć cały system wentylacji. Najskuteczniej działają kratki umieszczone naprzeciwko siebie, po przeciwnych stronach zabudowy.
Rodzaje kratek i ich ceny
| Typ kratki | Materiał | Przekrój netto | Cena orientacyjna (PLN/szt.) | Zastosowanie |
|---|---|---|---|---|
| Okrągła z siatką | Tworzywo | 5-7 cm² | 3-8 | Pion kuchenny, łazienka |
| Prostokątna żaluzjowa | Aluminium | 10-15 cm² | 12-25 | Zabudowa meblowa, szafka |
| Z wkładem siateczkowym | Stal nierdzewna | 8-12 cm² | 20-40 | Piwnice, kotłownie |
| Regulowana przepustnica | Mosiądz | 10 cm² | 35-60 | Instalacje z regulacją ciągu |
Czujnik metanu jako dodatkowe zabezpieczenie
Nawet najlepiej wentylowana zabudowa nie zastąpi elektronicznego czujnika gazu. Norma PN-EN 50194-1 definiuje wymagania dla domowych detektorów gazów palnych, a urządzenia klasy A reagują na stężenie metanu poniżej dwudziestu pięciu procent dolnej granicy wybuchowości.
Koszt certyfikowanego czujnika waha się od stu pięćdziesięciu do czterystu złotych, montaż zajmuje piętnaście minut, a zasilanie bateryjne pozwala działać nawet pięć lat bez wymiany. Umieszczony w szafce kuchennej lub na ścianie nad zabudową daje sygnał dźwiękowy i optyczny na długo przed osiągnięciem stężenia groźnego dla zdrowia.
Trzy bezpieczne metody maskowania
Każda z poniższych metod spełnia wymogi prawa i fizyki, różnią się jednak estetyką, kosztem i stopniem ingerencji w instalację. Wybór zależy od stylu wnętrza, budżetu oraz tego, czy właściciel planuje częsty dostęp do rury.
Ekran gipsowo-kartonowy na klipsach
Najpopularniejsza metoda w remontach wykończeniowych. Profile aluminiowe przykręcone do ściany kołkami rozporowymi tworzą ramę, do której mocuje się panele z płyty g-k za pomocą klipsów magnetycznych lub zatrzasków sprężynowych. Czas demontażu całości to dwie minuty, czas ponownego montażu pięć.
Koszt materiałów przy zabudowie dwóch metrów bieżących rury to około dwieście pięćdziesiąt złotych, robocizna od czterystu do sześciuset. Powierzchnię ekranu maluje się lub okleja tapetą identycznie jak resztę ściany, dzięki czemu zabudowa staje się niewidoczna. Warunek: kratki wentylacyjne w górnej i dolnej krawędzi, minimum trzy centymetry luzu między rurą a płytą.
Szafka kuchenna z perforowanym tyłem
Naturalne rozwiązanie w kuchniach, gdzie pion gazowy biegnie w narożniku lub przy ścianie zabudowy meblowej. Szafka o standardowej głębokości pięćdziesięciu ośmiu centymetrów pomieści rurę wraz z zaworem, a perforowany tył lub kratki wentylacyjne w górnym oraz dolnym cokole zapewnią wymaganą cyrkulację.
Drzwiczki szafki muszą otwierać się bez użycia narzędzi, by kontrola miała swobodny dostęp. Zawór gazowy umieszcza się w łatwo dostępnym miejscu, nie za garnkami czy zapasowymi przyprawami. Koszt szafki na wymiar to od ośmiuset do tysiąca pięciuset złotych, ale wlicza się w ogólny budżet kuchni.
Ekspozycja w stylu industrialnym
Coraz częściej stosowana w nowoczesnych wnętrzach, gdzie rura gazowa staje się elementem dekoracyjnym. Przewód maluje się w kolorze ściany lub kontrastowym odcieniu matowej farby, otacza obejmami z surowej stali lub mosiądzu i pozostawia na wierzchu jako industrialny akcent.
Ta metoda nie wymaga żadnej zabudowy, więc całkowicie eliminuje ryzyko zamknięcia instalacji bez wentylacji. Konieczne jest jednak zachowanie dostępu do zaworu i zapewnienie swobodnej cyrkulacji powietrza wokół rury. Koszt to wyłącznie farba i obejmy, od stu do trzystu złotych za komplet.
Checklista bezpiecznego maskowania
Siedem punktów, które warto sprawdzić przed zamknięciem zabudowy. Wydrukuj, powieś w piwnicy lub schowaj do szuflady z dokumentami.
- Brak połączeń w zabudowie żaden zespół, trójnik ani zawór nie może być zakryty ekranem, każdy element musi pozostać dostępny wzrokowo i ręcznie.
- Kratki wentylacyjne minimum pięć centymetrów kwadratowych przekroju netto na każdy otwór, jedna kratka u dołu, druga u góry, rozmieszczone naprzeciwko siebie.
- Demontaż bez kucia cała zabudowa musi dać się zdemontować ręcznie, bez użycia młotka, dłuta czy szlifierki. Czas rozmontowania poniżej pięciu minut.
- Dostęp do zaworu zawór główny i odcinający muszą być widoczne po otwarciu drzwiczek lub zdjęcia panelu, odległość od najbliższej przeszkody minimum dziesięć centymetrów.
- Próba szczelności po każdej ingerencji w instalację wymagana jest próba potwierdzona protokołem, wynik dołącza się do dokumentacji budynku.
- Kolor rury tradycyjny żółty oznacza gaz, jeśli decydujesz się na malowanie, uzgodnij kolor z zakładem gazowniczym i zachowaj oznaczenia w newralgicznych punktach.
- Wpis do dokumentacji każda zmiana w instalacji gazowej, nawet kosmetyczna, wymaga odnotowania w książce obiektu budowlanego, a w przypadku większych zmian zgłoszenia do gazowni.
Świadome maskowanie rur gazowych zaczyna się od zrozumienia fizyki metanu i wymogów prawa, nie od wyboru koloru płytki. Trzy bezpieczne metody, kratki wentylacyjne o odpowiednim przekroju, próba szczelności po każdej ingerencji i czujnik metanu w roli cichego strażnika to przepis na spokój na lata. Inwestorzy, którzy potraktowali te zasady poważnie, uniknęli odcięcia gazu, odmowy odszkodowania i kosztownej rozbiórki świeżego remontu. Ci, którzy postawili na estetykę kosztem bezpieczeństwa, przekonali się o tym boleśnie, najczęściej w najmniej odpowiednim momencie.
Źródła danych: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2019 poz. 1065 z późn. zm., § 165 ust. 2) sip.lex.pl. Polska Norma PN-EN 50194-1:2016 Detektory gazów palnych w pomieszczeniach domowych Polski Komitet Normalizacyjny (www.pkn.pl). Polska Norma PN-EN 1775:2009 Dostarczanie gazu Instalacje gazowe dla budynków Polski Komitet Normalizacyjny. Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) isap.sejm.gov.pl. Warunki techniczne przyłączenia do sieci gazowej Polska Spółka Gazownictwa (www.psgaz.pl).
