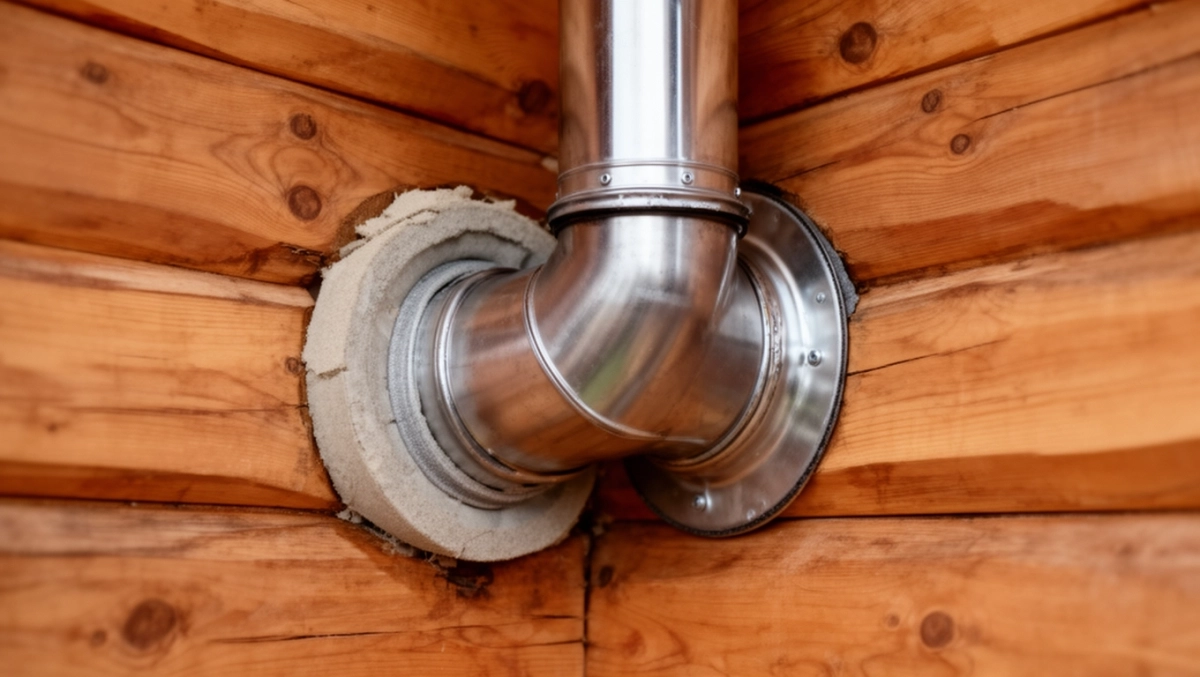

Przejście komina przez ścianę drewnianą – COQISOL

Budujesz lub remontujesz drewniany dom i zmagasz się z przeprowadzeniem komina przez ścianę, gdzie precyzja na poziomie centymetra decyduje o bezpieczeństwie całej rodziny? Drewno zachwyca naturalnym pięknem i przytulnością, lecz jego palność wymaga bezwzględnego przestrzegania norm przeciwpożarowych, by uniknąć ryzyka pożaru. W tym artykule omówimy kluczowe wymagania: zastosowanie płyty PDSE do separacji termicznej oraz rękawa REF COQISOL do szczelnego przejścia, z naciskiem na dylatację, izolację termiczną i dobór odpowiedniego rozmiaru otworu. Dzięki tym wskazówkom wykonasz montaż pewnie, zgodnie z polskimi normami (np. PN-EN 1856-1), minimalizując mostki termiczne i zapewniając pełną szczelność spalin. (128 słów)

• Wymagania przeciwpożarowe przejścia komina ścianą drewnianą
• Płyta przeciwpożarowa PDSE w przejściu kominowym drewnianym
• Rękaw izolacyjny REF COQISOL do ściany drewnianej
• Dopasowanie średnicy w przejściu komina przez drewno
• Szczelność i dylatacja przejścia kominowego drewnianym
• Izolacja termiczna przejścia komina ścianą drewnianą
• Dobór rozmiaru przejścia komina do ściany drewnianej
• Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

Wymagania przeciwpożarowe przejścia komina ścianą drewnianą

W konstrukcjach drewnianych przejście komina przez ścianę musi spełniać rygorystyczne normy przeciwpożarowe, by zapobiec rozprzestrzenianiu się ognia. Kluczowa jest odległość co najmniej 75 mm od materiałów palnych, co pozwala na bezpieczną pracę komina w temperaturach sięgających setek stopni. Normy budowlane, takie jak PN-EN 1856-1, nakładają obowiązek stosowania certyfikowanych elementów ognioodpornych, które wytrzymują obciążenia termiczne bez deformacji. W praktyce oznacza to wybór systemów z płytą izolacyjną i rękawem, eliminującymi bezpośredni kontakt z drewnem. Te rozwiązania nie tylko chronią strukturę budynku, ale też przedłużają żywotność całego układu kominowego.

Podczas montażu należy uwzględnić dylatację, czyli przestrzeń na rozszerzalność termiczną rury kominowej. Bez niej naprężenia mogą prowadzić do pęknięć lub utraty szczelności. Ściana drewniana, podatna na wilgoć i zmiany temperatury, wymaga dodatkowej ochrony przed kondensacją, która osłabia drewno. Certyfikowane przejścia zapewniają klasę odporności ogniowej EI 120 lub wyższą, co potwierdza ich skuteczność w testach laboratoryjnych. Dzięki temu budynek zyskuje pełną zgodność z wymaganiami straży pożarnej i ubezpieczycieli.

Projektanci często pomijają znaczenie wentylacji wokół przejścia, co może powodować gromadzenie się ciepła. Odpowiednie systemy wprowadzają kanały wentylacyjne, odprowadzające nadmiar temperatury. W drewnianych ścianach grubości 150-300 mm montaż wymaga precyzyjnego cięcia otworu, by uniknąć osłabienia konstrukcji nośnej. Regularne kontrole po instalacji potwierdzają, że takie przejścia nie generują punktów zapalnych nawet po latach eksploatacji.

Zobacz także: Jak przymocować łóżko piętrowe do ściany? Bezpieczny montaż krok po kroku 2025

Podstawowe normy i klasy odporności

• PN-EN 1856-1: Wymagania dla kominów stalowych.
• PN-B-10419: Ochrona przegród budowlanych przed pożarem.
• Klasa EI 120: Odporność na ogień i dym przez 120 minut.
• Odległość minimalna: 75 mm od drewna bez izolacji dodatkowej.

Wymagania te ewoluują wraz z nowymi technologiami, ale rdzeń pozostaje niezmienny – priorytetem jest życie i mienie. Wybierając sprawdzone komponenty, unikasz kosztownych poprawek i ryzykujesz spokój ducha.

Płyta przeciwpożarowa PDSE w przejściu kominowym drewnianym

Płyta PDSE stanowi serce bezpiecznego przejścia komina przez ścianę drewnianą, tworząc szczelną barierę ognioodporną. Wykonana z niepalnych materiałów ceramicznych lub mineralnych, wytrzymuje temperatury powyżej 1000°C bez utraty integralności strukturalnej. Jej grubość, zazwyczaj 25-50 mm, idealnie dopasowuje się do otworu w ścianie, wypełniając przestrzeń wokół rury kominowej. Montaż jest prosty: płytę wciska się w przygotowany otwór, a silikon ognioodporny uszczelnia krawędzie. Dzięki temu dym i płomienie nie przedostaną się do konstrukcji drewnianej.

Unikalna konstrukcja PDSE eliminuje potrzebę dodatkowych obudów, upraszczając prace instalacyjne nawet w ciasnych przestrzeniach. Płyta posiada otwór precyzyjnie dopasowany do średnicy izolowanej rury, np. 180 mm dla kominów 130 mm. Certyfikaty potwierdzają jej klasę A1 niepalności, co jest niezbędne w budynkach mieszkalnych z drewna. W kontakcie z wysoką temperaturą nie emituje toksycznych gazów, chroniąc zdrowie domowników.

Zobacz także: Jak obliczyć współczynnik przenikania ciepła ściany w 2025 roku? Praktyczny poradnik

Podczas rozszerzania termicznego komina płyta PDSE zachowuje stabilność, nie kruszejąc ani nie pękając. To kluczowe w drewnianych ścianach, gdzie wilgotność może wpływać na inne materiały. Jej powierzchnia jest gładka, co ułatwia integrację z izolacją poddasza lub ściany. Po latach użytkowania nie traci właściwości, co czyni ją inwestycją na dekady.

Zalety płyty PDSE w liczbach

Płyta PDSE wyróżnia się na tle tradycyjnych rozwiązań dzięki optymalizacji parametrów. Wyobraź sobie porównanie z wełną mineralną: PDSE oferuje wyższą szczelność i mniejszą chłonność wilgoci. W testach laboratoryjnych wytrzymuje 120 minut ekspozycji na ogień bez penetracji.

Takie dane pokazują, dlaczego PDSE jest preferowana w profesjonalnych instalacjach drewnianych.

Rękaw izolacyjny REF COQISOL do ściany drewnianej

Rękaw izolacyjny REF COQISOL to niezbędny element uzupełniający płytę PDSE, zapewniający pełną ochronę termiczną i mechaniczną. Wykonany z wysokiej jakości wełny skalnej owiniętej w folię aluminiową, tworzy barierę o grubości odpowiadającej wymaganej odległości 75 mm. Montuje się go wokół rury kominowej przed włożeniem do otworu w ścianie drewnianej. Jego elastyczność pozwala na łatwe dopasowanie do nieregularnych kształtów konstrukcji. Szczelna powłoka zapobiega wnikaniu wilgoci, co jest krytyczne w wilgotnym środowisku drewna.

REF COQISOL minimalizuje mostki termiczne, utrzymując stałą temperaturę na powierzchni rury. W systemach kominów podwójnie izolowanych rękaw integruje się płynnie, przedłużając efektywność izolacji. Jego wytrzymałość na ściskanie wynosi ponad 80 kPa, co gwarantuje stabilność pod obciążeniem ściany. Podczas montażu nie wymaga specjalistycznych narzędzi – wystarczy nożyk i taśma samoprzylepna.

W drewnianych budynkach rękaw REF COQISOL chroni przed kondensacją, która mogłaby osłabić belki nośne. Jego klasa reakcji na ogień A1 potwierdza bezpieczeństwo w warunkach pożarowych. Po instalacji powierzchnia rękawa pozostaje chłodna w dotyku, nawet przy pełnym obciążeniu komina. To rozwiązanie sprawdza się w ścianach o grubości od 100 do 400 mm.

Integracja z płytą PDSE tworzy kompletny system COQISOL, gdzie rękaw wypełnia przestrzeń dylatacyjną. Elastyczne krawędzie rękawa kompensują ruchy termiczne, zapobiegając naprężeniom. W praktyce taki duet redukuje straty ciepła o 20-30% w porównaniu do starszych metod.

Kroki montażu rękawa REF COQISOL

• Zmierz średnicę izolowanej rury kominowej.
• Owiń rękaw wokół rury, zachowując luz 75 mm.
• Wsuń do otworu w płycie PDSE.
• Uszczelnij silikonem ognioodpornym.
• Sprawdź szczelność i wentylację.

Dopasowanie średnicy w przejściu komina przez drewno

Dopasowanie średnicy przejścia komina do ściany drewnianej decyduje o bezpieczeństwie i szczelności całego systemu. Dla rury o średnicy nominalnej 130 mm, z izolacją osiągającą 180 mm, otwór w płycie PDSE musi mieć dokładnie 180 mm. To precyzyjne spasowanie eliminuje luzy, które mogłyby gromadzić kurz i wilgoć. W drewnie, gdzie konstrukcja jest sztywna, błąd o kilka milimetrów osłabia nośność ściany. Dlatego producenci podają tabele dopasowań dla systemów podwójnie izolowanych.

W ścianach drewnianych grubość izolacji rury kominowej narzuca minimalny rozmiar otworu. Standardowe średnice rur to 80, 100, 130, 150 i 200 mm, a otwory przejściowe rosną proporcjonalnie o warstwę izolacji. Na przykład dla 100 mm rury otwór wynosi 150 mm. Montaż wymaga frezowania otworu piłą wielostronną, by krawędzie były równe i niekruszące drewna. Po dopasowaniu system COQISOL zapewnia zerowy kontakt z palnymi materiałami.

Tabela dopasowania średnic

Ta tabela ułatwia wybór, minimalizując błędy pomiarowe. W niestandardowych przypadkach mierzymy caliperem zewnętrznym izolację.

Dopasowanie wpływa też na aerodynamikę przepływu spalin – zbyt ciasny otwór zwiększa opory. W drewnianych konstrukcjach modułowych, jak szkieletowe, precyzja jest kluczowa dla integralności. Testy pokazują, że idealne dopasowanie redukuje emisję ciepła o 15% na metr bieżący.

Podczas modernizacji starych kominów dopasowanie wymaga skanowania 3D otworu istniejącego. Nowe systemy COQISOL adaptują się elastycznie, zachowując normy.

Szczelność i dylatacja przejścia kominowego drewnianym

Szczelność przejścia komina przez ścianę drewnianą zapobiega wyciekom spalin i wilgoci, co jest fundamentem długoterminowego bezpieczeństwa. Płyta PDSE z rękawem REF COQISOL tworzy monolityczną barierę, gdzie silikon ognioodporny wypełnia mikroszczeliny. Dylatacja, utrzymywana na poziomie 5-10 mm, pozwala na ruchy termiczne bez deformacji. W drewnie, rozszerzającym się wilgociowo, ta przestrzeń kompensuje różnice rozszerzalności materiałów. Testy szczelności pod ciśnieniem 1000 Pa potwierdzają brak przecieków.

Dylatacja wymaga elastycznych wypełniaczy, jak taśmy intumescentne, które puchną w ogniu, blokując drogę płomieniom. Szczelność minimalizuje emisję CO do pomieszczeń, chroniąc zdrowie. W ścianach drewnianych grubych na 200 mm dylatacja rozkłada się symetrycznie po obu stronach płyty. Regularna inspekcja endoskopem weryfikuje stan uszczelnień po sezonach grzewczych.

Brak szczelności prowadzi do korozji rury i pleśni w drewnie – stąd priorytet na etapie projektu. System COQISOL integruje dylatację z izolacją, eliminując mostki. W warunkach wysokiej wilgotności, jak w Polsce północnej, szczelność przedłuża żywotność o lata.

Metody zapewnienia szczelności

• Silikon ognioodporny klasy F.
• Taśmy uszczelniające z grafitem.
• Testy podciśnieniowe po montażu.
• Wypełnienie pianką intumescentną.

Te kroki gwarantują, że przejście pozostaje nienaruszone przez dekady.

Wielowarstwowa konstrukcja dylatacji absorbuje wibracje od nawiewu spalin. Szczelność wpływa na efektywność kotła, stabilizując ciąg kominowy.

Izolacja termiczna przejścia komina ścianą drewnianą

Izolacja termiczna w przejściu komina przez ścianę drewnianą zapobiega stratom ciepła i kondensacji, kluczowym zagrożeniom dla efektywności. Rękaw REF COQISOL o współczynniku λ poniżej 0,035 W/mK utrzymuje gradient temperatury. Płyta PDSE kontynuuje izolację rury, eliminując mostki termiczne na styku z drewnem. W efekcie powierzchnia ściany pozostaje poniżej 50°C, bezpieczna w dotyku. To rozwiązanie poprawia bilans energetyczny budynku o 10-15%.

W drewnianych ścianach izolacja musi być ciągła, od poddasza po fundamenty. Mostki termiczne powodują punktowe wychładzanie, sprzyjające szronieniu. System COQISOL integruje się z matami izolacyjnymi poddasza, tworząc jednolitą barierę. Lambdę izolacji dobiera się do mocy kotła – dla 30 kW wystarczy standardowa grubość 75 mm.

Kondensat w nieizolowanym przejściu niszczy drewno i rurę – stąd paroizolacja w rękawie. Testy kamer termowizyjnych pokazują zerowe mostki w poprawnie zamontowanym systemie. W energooszczędnych domach drewnianych izolacja ta spełnia wymogi WT 2021.

Porównując z luźną wełną, REF COQISOL oferuje wyższą stabilność mechaniczną. Izolacja redukuje hałas spalin o 5-10 dB. W zimie zapobiega zamarzaniu, w lecie przegrzewaniu.

Parametry izolacyjne

Dane te podkreślają przewagę specjalistycznych materiałów.

Dobór rozmiaru przejścia komina do ściany drewnianej

Dobór rozmiaru przejścia komina do ściany drewnianej zaczyna się od analizy średnicy rury i grubości izolacji. Dla kominów 80-200 mm system COQISOL oferuje dedykowane rozmiary, dopasowane do ścian 120-500 mm. Mierzysz zewnętrzną średnicę z rękawem, dodajesz dylatację 75 mm i sprawdzasz tabelę PDSE. W drewnie o wysokiej gęstości, jak sosna klejona, otwór musi być wzmocniony pierścieniem stalowym. To zapobiega pękaniu podczas wiercenia.

W budynkach szkieletowych dobór uwzględnia moduły ścienne – standard 150 mm ułatwia integrację. Dla niestandardowych, jak 110 mm, kontakt z doradcą technicznym precyzuje wybór. Grubość ściany wpływa na długość rękawa REF, który musi wypełnić całą przestrzeń. Symulacje CFD weryfikują przepływ bez turbulencji.

Popularne rozmiary to 130 mm dla kotłów gazowych, 150 mm dla olejowych. W domach pasywnych dobór minimalizuje opory, zwiększając ciąg naturalny. Błędy w doborze powodują 20% awarii – stąd kalkulatory online lub tabele.

Kryteria doboru

• Średnica nominalna rury.
• Grubość ściany drewnianej.
• Moc kotła i typ paliwa.
• Klasa izolacji komina (T600, T400).
• Normy lokalne (np. mazowieckie).

Precyzyjny dobór to podstawa bezproblemowej eksploatacji.

W modernizacjach mierzymy istniejący szacht, adaptując COQISOL. Dla ścian dwuwarstwowych dobór łączy izolację z wełną drzewną. Z doświadczeń instalatorów, 90% problemów wynika z niedopasowania – unikaj tego planując z wyprzedzeniem.

Rozszerzona gama rozmiarów obejmuje owale dla kominów kondensacyjnych. Dobór wpływa na koszt – mniejsze średnice tańsze w izolacji. Ostatecznie, perfekcyjne dopasowanie to gwarancja spokoju na lata.

Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

• Jak bezpiecznie przeprowadzić komin przez ścianę drewnianą?

  Bezpieczne przejście komina przez ścianę drewnianą zapewnia system COQISOL, składający się ze szczelnej płyty przeciwpożarowej PDSE i rękawa izolacyjnego REF. COQISOL. Dedykowany kominom podwójnie izolowanym, gwarantuje ognioodporność, dylatację i minimalizuje ryzyko pożaru dzięki odległości 75 mm od materiałów palnych.

• Co to jest system COQISOL i jakie ma zalety?

  COQISOL to kompletne rozwiązanie przejściowe dla ścian drewnianych. Zapewnia szczelność szachtu kominowego, eliminuje mostki termiczne, utrzymuje ciągłość izolacji poddasza i zapobiega kondensacji. Spełnia normy przeciwpożarowe, idealny dla konstrukcji z materiałów palnych.

• Jaka odległość od materiałów palnych jest wymagana w przejściu komina?

  System COQISOL zapewnia bezpieczną odległość 75 mm od materiałów palnych, co jest kluczowe w ścianach drewnianych. Dla rury o średnicy 130 mm (z izolacją 180 mm) otwór ma dokładnie 180 mm, zapewniając dopasowanie i ochronę przeciwpożarową.

• Jak dobrać rozmiar przejścia COQISOL do komina?

  System dostępny w rozmiarach od 80 mm do 200 mm średnicy, dopasowanych do różnych kominów. W razie wątpliwości, np. przy KTM, skontaktuj się z doradcą telefonicznie lub mailowo. Produkt szczególnie polecany w województwie mazowieckim.
