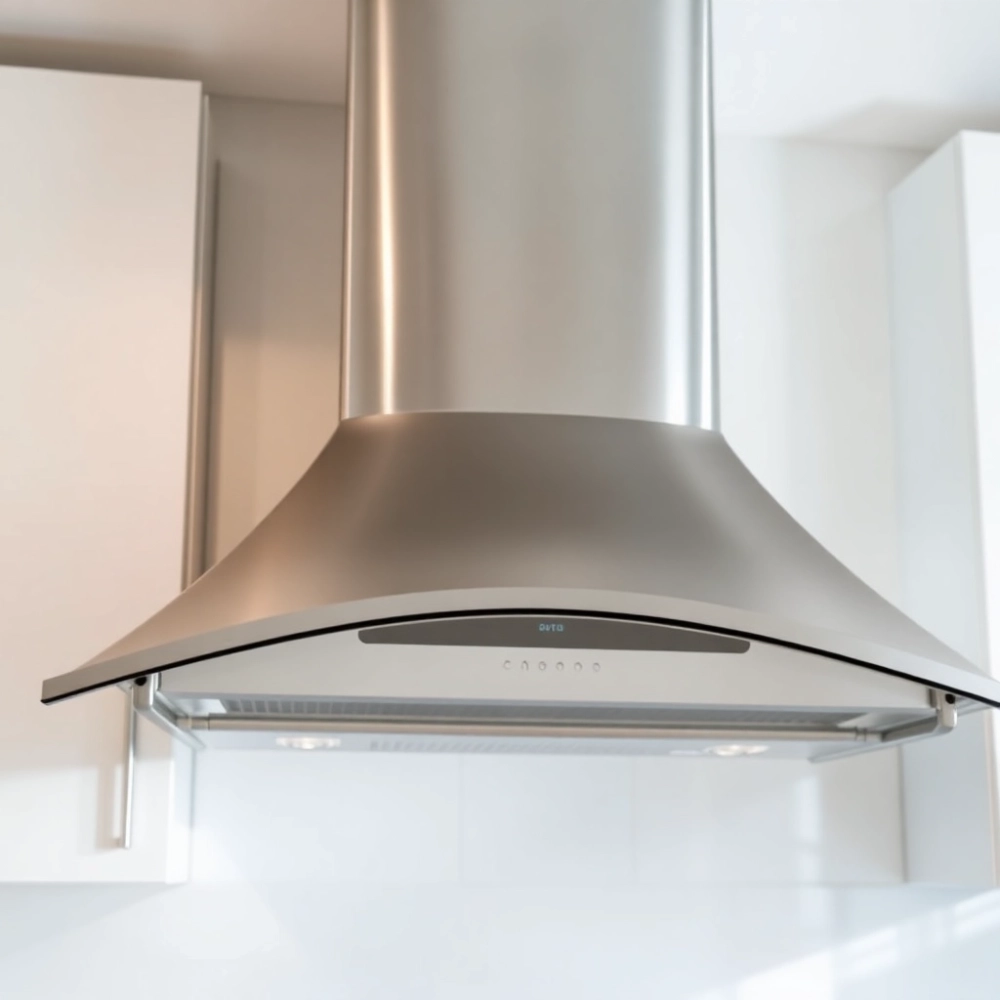

Rura do wentylacji okapu – jak wybrać najlepszą

Podłączenie okapu do wentylacji to moment, w którym entuzjazm remontowy może szybko przerodzić się w frustrację zwłaszcza gdy pojawia się pytanie, jaką rurę wentylacyjną wybrać i czy to, co leży na półce sklepu, rzeczywiście zagwarantuje sprawną pracę urządzenia przez lata. Wybór niewłaściwej średnicy lub materiału sprawia, że nawet najdroższy okap pracuje jakby chciał się poddać, a kuchnia zamiast być azylem, staje się siedliskiem nieprzyjemnych zapachów i wilgoci. Zanim wydasz ciężko zarobione pieniądze, warto zrozumieć, dlaczego detale techniczne mają znaczenie i to właśnie tutaj zaczyna się prawdziwa gra.

• Dobór średnicy rury wentylacyjnej
• Materiał rury wentylacyjnej: PVC, aluminium, stal
• Montaż połączenia rury z okapem
• Najczęstsze błędy przy podłączaniu rury wentylacyjnej
• Rura do wentylacji okapu pytania i odpowiedzi

Dobór średnicy rury wentylacyjnej

Podstawowa zasada brzmi następująco: średnica rury wentylacyjnej musi odpowiadać średnicy wylotu silnika okapu. Jeśli producent określił wylot na 150 mm, szukaj rury o takim przekroju każde zmniejszenie wymiaru generuje opór przepływu, który sprawia, że urządzenie musi pracować intensywniej, a wentylator zużywa się szybciej. W praktyce oznacza to, że najczęściej spotykanymi rozmiarami są rury o średnicy 100 mm, 125 mm oraz właśnie 150 mm, przy czym te ostatnie stosuje się w okapach o wysokiej wydajności, przekraczającej 700 m³/h.

Warto wiedzieć, że producent okapu podaje zazwyczaj dwie wartości zalecaną średnicę wylotu oraz minimalną wydajność wentylatora. Nie są to dane przypadkowe. Podczas projektowania układu ciśnieniowego inżynierowie biorą pod uwagę opór aerodynamiczny całego przewodu, jaki musi pokonać powietrze wydmuchiwane przez silnik. Im dłuższy przewód, tym większy opór, dlatego przy połączeniach przekraczających 3 metry warto rozważyć zwiększenie średnicy o jeden rozmiar względem nominalnego wylotu.

Zdarza się, że wylot silnika ma kształt prostokątny lub owalny wtedy producenci dołączają odpowiedni adapter, który transformuje kształt na okrągły. W takiej sytuacji dobór rury uzależniamy od średnicy tego adaptera, nie samego silnika. Pominięcie tego kroku skutkuje nieszczelnością na połączeniu, przez którą część zassanego powietrza wraca do kuchni zamiast trafić do przewodu wentylacyjnego.

Sprawdź Ułożenie rur w wykopie Cennik

Stosowanie redukcji czyli przejściówek z większej na mniejszą średnicę jest dopuszczalne, ale wymaga zachowania odpowiedniej zasady: redukcja powinna być stożkowa, a jej długość nie mniejsza niż dwukrotność różnicy średnic. Nagłe zaślepienie kanału sprawia, że strugi powietrza gwałtownie zmieniają kierunek, generując turbulence i hałas. Zasada ta wynika z równania ciągłości przepływu im węższy kanał, tym wyższa prędkość medium, a ta z kolei przekłada się na straty energii.

W przypadku okapów pracujących w trybie otwartym czyli wyprowadzających opary na zewnątrz budynku nieszczelności są szczególnie problematyczne. Powietrze zasysane przez okap musi mieć zapewnione odpowiednie ciśnienie dyspozycyjne, by pokonać opory kanału wentylacyjnego i opuścić budynek. Każdy przeciek to strata tego ciśnienia, co w efekcie oznacza, że okap nie osiąga deklarowanej wydajności, a w kuchni pojawia się nieprzyjemny ciąg wsteczny zwłaszcza gdy wiatr wieje w kierunku wylotu.

Materiał rury wentylacyjnej: PVC, aluminium, stal

Rury wentylacyjne z PVC cieszą się popularnością w budownictwie mieszkaniowym przede wszystkim ze względu na niską cenę i prostotę montażu. Wykonane z twardego polichlorku winylu, charakteryzują się gładką wewnętrzną powierzchnią, która minimalizuje opory przepływu i utrudnia osadzanie się tłuszczu. Średnice dostępne na rynku obejmują najczęściej zakres od 75 do 200 mm, co pozwala na dopasowanie do większości okapów domowych. Przy prawidłowym połączeniu za pomocą kształtek i kleju PVC szczelność systemu utrzymuje się przez dekady.

Podobny artykuł Wymiana Rury Żeliwnej Na Pcv Cena

Aluminium wentylacyjne, dostępne zarówno w wersji elastycznej (falisty przewód) jak i sztywnej (rury proste z kształtkami), oferuje inne korzyści. Jest lekkie, co ułatwia transport i instalację, a jednocześnie wystarczająco giętkie, by ominąć przeszkody architektoniczne bez dodatkowych łączeń. Falista struktura rury elastycznej działa jak tłumik dźwięku pochłania część wibracji generowanych przez wentylator, co przekłada się na niższy poziom hałasu w pomieszczeniu. Wadą jest mniejsza odporność na osadzanie się tłuszczu, który łatwiej przylega do aluminium niż do PCV.

Stal nierdzewna stosowana rzadziej, głównie w instalacjach komercyjnych lub w kuchniach profesjonalnych wyróżnia się najwyższą odpornością na korozję i temperaturę. Przewody ze stali nierdzewnej nie odkształcają się pod wpływem gorących oparów, co ma znaczenie przy okapach ustawionych tuż nad kuchenką gazową. Ich powierzchnia jest stosunkowo gładka, ale przy dłuższych połączeniach sztywność utrudnia prowadzenie przewodu wzdłuż niestandardowych tras. Koszt materiału jest kilkukrotnie wyższy niż w przypadku PVC czy aluminium.

Decydując się na konkretny materiał, warto brać pod uwagę nie tylko cenę samej rury, lecz także koszty kształtek łączących, uszczelek i elementów mocujących. System PVC wymaga kleju i specjalnych obejść, aluminium elastyczne taśm aluminiowych i obejść krokwiowych, stal nierdzewna śrub samogwintujących i uszczelek silikonowych. Całkowity koszt instalacji z PVC przy średnicy 150 mm i długości 4 metrów waha się w przedziale 120-180 PLN, wersja aluminiowa sztywna kosztuje podobnie, natomiast stal nierdzewna w tym samym zakresie wymaga nakładów rzędu 400-600 PLN.

Sprawdź Cennik Zgrzewania Rur Pp

Montaż połączenia rury z okapem

Prawidłowy montaż rozpoczyna się od ustalenia trasy przewodu wentylacyjnego. Najkrótsza droga od wylotu okapu do pionu wentylacyjnego to nie zawsze najlepsza opcja ostre załamania kątowe generują opory przepływu. Zaleca się, by całkowita długość przewodu nie przekraczała 5 metrów przy jednym załamaniu pod kątem 90 stopni lub 8 metrów przy dwóch załamaniach, o ile każde z nich wynosi maksymalnie 45 stopni. Każde dodatkowe kolanko to strata ciśnienia dyspozycyjnego rzędu 5-10% w zależności od kształtu.

Przewód należy prowadzić ze spadkiem minimum 2% w kierunku wylotu, by skropliny powstające na skutek różnicy temperatur wewnątrz i na zewnątrz budynku mogły swobodnie odpływać. W praktyce oznacza to, że rura nie powinna biec idealnie poziomo ani, tym bardziej, pod górę. Częstym błędem jest montaż przewodu pionowo do góry tuż za okapem gorące powietrze unoszące się w górę napotyka wtedy dodatkowy opór grawitacyjny, co obciąża wentylator.

Mocowanie przewodu do ściany lub sufitu realizuje się za pomocą obejść krokwiowych, wsporników ściennych lub taśm stalowych w zależności od materiału rury. Rury sztywne PVC wymagają podpórek co 1,2-1,5 metra, aluminium elastyczne może wymagać gęstszego podparcia, zwłaszcza na łukach. Wsporniki powinny być dokręcone tak, by przewód nie pracował mechanicznie wibracje przenoszące się na obudowę generują niepożądany hałas przesyłany dalej przez konstrukcję budynku.

Połączenie z pionem wentylacyjnym realizuje się przez kratkę wentylacyjną montowaną w ścianie lub przez bezpośrednie wprowadzenie przewodu do kanału wentylacyjnego. Ta druga opcja wymaga zastosowania kołnierza uszczelniającego, który zapobiega przedostawaniu się powietrza między przewodem a ścianką kanału. W starszych budynkach, gdzie kanały wentylacyjne bywają nieszczelne, dodatkowo stosuje się elastyczną osłonę termokurczliwą wokół połączenia.

Po zakończeniu montażu warto przeprowadzić próbę szczelności najprościej poprzez włączenie okapu na najwyższych obrotach z papierem kurkowym przyłożonym do każdego połączenia. Papier powinien przylegać do powierzchni, co świadczy o podciśnieniu generowanym przez urządzenie. Odchylenia sugerują nieszczelność lub zbyt duże opory w przewodzie, które należy wyeliminować przed oddaniem instalacji do użytku.

Najczęstsze błędy przy podłączaniu rury wentylacyjnej

Zbyt mała średnica przewodu to absolutny lider rankingu pomyłek. Właściciele, którzy chcą zaoszczędzić kilka złotych lub dysponują niewielkim otworem w ścianie, instalują rurę 100 mm do okapu z wylotem 150 mm, a potem dziwią się, dlaczego urządzenie hałasuje i nie wentyluje skutecznie. Rezultat jest prosty do przewidzenia: dwuipółkrotna różnica powierzchni przekroju przekłada się na niemal trzykrotny wzrost prędkości powietrza, a ta generuje turbulence, hałas i spadek wydajności.

Drugi powszechny błąd to nadmierna liczba załamań przewodu. Instalatorzy, chcąc ominąć rury gazowe czy wodne biegnące wzdłuż ściany, projektują trasę pełną ostrych kątów każde 90-stopniowe kolano działa jak dławik w układzie hydraulicznym. Fizyka przepływu przez kanał nie pozostawia wątpliwości: dwa kolana 90° na trasie 3-metrowej redukują skuteczną wydajność okapu o 25-30% w porównaniu z prostą linią. Jeśli trasa wymaga ominięcia przeszkody, lepiej zastosować dwa kolana 45° rozłożone na większej długości.

Trzeci błąd to stosowanie taśm klejących zamiast dedykowanych złączy. Taśma aluminiowa, nawet ta wysokotemperaturowa, z czasem traci przyczepność pod wpływem wilgoci i zmian temperatury. Połączenie, które wydaje się szczelne w dniu montażu, po kilku miesiącach zaczyna przeciekać. Skutkuje to nie tylko spadkiem wydajności, lecz także cofaniem się nieprzyjemnych zapachów z kanału wentylacyjnego szczególnie uciążliwym, gdy wentylacja budynku działa w trybie grawitacyjnym.

bagatelizowanie izolacji termicznej przewodu to błąd popełniany zwłaszcza w domach jednorodzinnych, gdzie przewód wentylacyjny przechodzi przez nieogrzewany strych lub przestrzeń między stropami. Rura nieizolowana wychładza się zimą, co powoduje kondensację pary wodnej na jej wewnętrznej powierzchni. Skropliny spływają w dół, gromadzą się w dolnych punktach trasy i stają się pożywką dla pleśni. Rozwiązaniem jest owiniecie przewodu matą izolacyjną o grubości minimum 20 mm lub zastosowanie rur dwuściennych z izolacją fabryczną kosztuje to niewiele, a oszczędza problemów.

Ostatni błąd warty omówienia to podłączanie okapu doana wentylacyjnego bez osobnego nawiewu. Nowoczesne budownictwo, dążąc do maksymalnej szczelności, projektuje okna i drzwi z uszczelkami, co ogranicza naturalną infiltrację powietrza. Okap, zasysając powietrze z kuchni, musi mieć skąd pobrać zastępcze jeśli nie ma otwartego okna lub kanału nawiewnego, w pomieszczeniu tworzy się podciśnienie, które blokuje prawidłową pracę urządzenia i może prowadzić do cofania się spalin z piecyka gazowego. To ryzyko realne i niedoceniane.
