Rura do wentylacji grawitacyjnej: jak wybrać i nie przepłacić w 2026

Wybór rury do wentylacji grawitacyjnej potrafi spędzić sen z powiek, bo na półce czeka pół tuzina średnic, dwa rodzaje stali, tworzywo w trzech klasach i jeszcze ten natrętny producent, który twierdzi, że jego rozwiązanie „działa lepiej". Tymczasem wentylacja naturalna rządzi się prostą fizyką: sprawne kanały o odpowiedniej średnicy, gładkich ściankach i właściwym przekroju. Cała reszta to detale, które skrupulatnie da się policzyć, zanim ktokolwiek wyda pierwszą złotówkę.

• Jaka średnica rury do wentylacji grawitacyjnej? Ø100, Ø125 czy Ø150?
• Rura do wentylacji grawitacyjnej PVC czy stal ocynkowana co lepiej działa?
• Izolacja rury do wentylacji grawitacyjnej kiedy jest obowiązkowa?
• Kształt kanału: okrągły, prostokątny czy owalny?
• Normy i przepisy, które trzeba znać przed zakupem
• Grawitacja vs. mechanika: kiedy rura do wentylacji grawitacyjnej wystarczy?
• Montaż krok po kroku: jak uniknąć najczęstszych błędów
• Checklista przed zakupem: 8 punktów, które oszczędzą nerwów
• Mini-glosariusz: terminy, które przydadzą się przy rozmowie z instalatorem

Jaka średnica rury do wentylacji grawitacyjnej? Ø100, Ø125 czy Ø150?

Średnica rury do wentylacji grawitacyjnej to pierwszy parametr, który decyduje o wydajności całego pionu, dlatego nigdy nie dobiera się jej „na oko". Klasyczny kanał Ø100 mm sprawdza się w kratkach wywiewnych łazienek i toalet, gdzie typowy przepływ oscyluje wokół 30 m³/h. Kuchnia z okapem potrzebuje już Ø125 mm, bo sam okap potrafi wysysać 150-200 m³/h przy standardowym trybie pracy.

Skok do Ø150 mm rezerwuje się dla głównych pionów zbierających powietrze z kilku kondygnacji, gdzie suma strumieni z osobnych mieszkań sięga 250-300 m³/h. Mniejsza średnica w takim miejscu oznacza gwałtowny wzrost prędkości przepływu, a to rodzi dwa problemy: najpierw rosną opory liniowe, potem pojawia się irytujący świst przy kratce. Zasada jest prosta, choć rzadko kiedy się ją widzi na forach: prędkość powietrza w kanale grawitacyjnym powinna mieścić się w przedziale 0,5-1,0 m/s, bo wyższe wartości zamieniają delikatny szum w realny dyskomfort akustyczny.

Poniższa tabela zbiera trzy najczęściej stosowane średnice wraz z typowym zakresem wydajności przy bezpiecznej prędkości przepływu:

Oprócz typowych średnic okrągłych w niskich zabudowach pojawiają się kanały płaskie, najczęściej w przekrojach 14×14 cm oraz 14×21 cm. Takie kształty pozwalają ukryć przewód pod sufitem podwieszanym, gdzie wysokość między stropem a płytą g-k wynosi czasem tylko 18-20 cm. Trzeba jednak pamiętać, że przekrój płaski ma obwód większy niż okrąg o tej samej powierzchni, przez co rośnie powierzchnia stykająca się z powietrzem i tym samym opory przepływu. Dlatego kanał 14×21 cm (294 cm²) odpowiada okrągłej rurze Ø194 mm, ale oferuje nieco gorsze parametry akustyczne, a do tego trudniej go czyścić przez wąską szczelinę rewizyjną.

Kiedy sufit podwieszany wynosi mniej niż 25 cm, płaski kanał bywa jedynym rozsądnym wyjściem. W pozostałych przypadkach okrągła rura wentylacyjna Ø125 mm zawsze wygrywa sprawnością.

W domach, gdzie wentylacja grawitacyjna obsługuje kilka kondygnacji, ogromne znaczenie ma długość pionu. Każdy metr wysokości dodaje około 0,3-0,4 Pa ciągu naturalnego, a to przekłada się na realny wzrost wydajności. Gdy komin wentylacyjny ma mniej niż 4 m różnicy wysokości między wlotem a wylotem, sama średnica Ø150 mm może nie wystarczyć i potrzebne będzie wspomaganie mechaniczne.

Rura do wentylacji grawitacyjnej PVC czy stal ocynkowana co lepiej działa?

Debata o wyższości PVC nad stalą przypomina spór o wyższość świąt Bożego Narodzenia nad Wielkanocą, bo obie strony mają swoje argumenty, lecz kontekst montażu przesądza wszystko. Rura do wentylacji grawitacyjnej z PVC wyróżnia się gładkością ścianek wewnętrznych (współczynnik chropowatości rzędu 0,001-0,002 mm), przez co opory przepływu pozostają minimalne. W domach jednorodzinnych, gdzie kanał biegnie przez pomieszczenia ogrzewane, taka cecha pozwala utrzymać stabilny ciąg nawet przy średnich prędkościach powietrza.

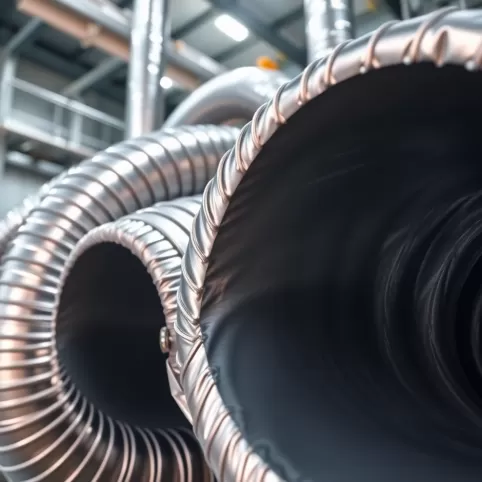

Stal ocynkowana, popularna w wersji tak zwanych rur spiro, ma nieco wyższą chropowatość (0,05-0,15 mm dla standardowej blachy), ale za to imponującą odpornością ogniową i mechaniczną. Klasa reakcji na ogień A1 oznacza, że materiał nie bierze udziału w pożarze, nie wydziela dymu ani kapiących cząstek. Tę właściwość wymaga §267 Warunków Technicznych, który mówi wprost: przewody wentylacyjne muszą być wykonane z materiałów niepalnych, a ich klasa odporności ogniowej nie może być niższa niż E (szczelność ogniowa).

Tworzywo PVC bez dodatków uniepalniających mieści się w klasie B-s3, d0, co w wielu krajach wystarcza, ale w Polsce zastosowanie w kanałach przechodzących przez strefy pożarowe bywa kwestionowane. Dlatego producenci oferują warianty z oznaczeniem PVC-AS, czyli antystatyczne, samogasnące, o klasie B-s2, d0. Takie rury można stosować w instalacjach domowych pod warunkiem, że przejścia przez stropy i ściany oddzielenia pożarowego zabezpieczone są odpowiednimi kołnierzami ogniochronnymi.

Koszt materiału też ma znaczenie, bo przy domu o powierzchni 140 m² kanały wentylacyjne potrafią pochłonąć kilkaset metrów przewodu. Orientacyjne ceny w 2024 roku:

Wybierając materiał, warto pamiętać o jednej żelaznej zasadzie: rura elastyczna aluminiowa typu flex nie nadaje się jako główny kanał grawitacyjny, bo jej spiralna konstrukcja tworzy turbulentny przepływ. Według §267 ust. 6 Warunków Technicznych elastyczne przewody wentylacyjne można stosować wyłącznie jako krótkie odcinki przyłączeniowe, nie dłuższe niż 4 m. W pozostałych przypadkach ciąg grawitacyjny wymaga sztywnego przewodu o gładkich ściankach.

Najczęstszy błąd, jaki obserwuję w remontach, to pociągnięcie całego pionu giętkim aluminium, bo było taniej i szybciej. Po roku taki kanał zaczyna szumieć, gromadzi tłuszcz i kurz, a czyszczenie go graniczy z cudem.

Izolacja rury do wentylacji grawitacyjnej kiedy jest obowiązkowa?

Izolacja rury do wentylacji grawitacyjnej to nie fanaberia, lecz ochrona przed skroplinami, które potrafią zniszczyć sufit, strop, a w skrajnych przypadkach wywołać grzyba. Para wodna zawarta w wywiewanym powietrzu (kuchnia, łazienka, pralnia) skrapla się w momencie, gdy temperatura ścianki rury spadnie poniżej punktu rosy. W praktyce oznacza to: każdy metr kanału przechodzący przez pomieszczenie nieogrzewane, strych, garaż lub poddasze wymaga owinięcia warstwą izolacji termicznej.

Grubość izolacji zależy od współczynnika przewodzenia ciepła λ danego materiału. Wełna mineralna o λ ≈ 0,035 W/(m·K) przy różnicy temperatur 20°C wymaga warstwy minimum 30 mm, żeby temperatura na powierzchni zewnętrznej rury nie spadła poniżej 12-13°C. Kauczuk syntetyczny (Armaflex, Kaiflex) o λ ≈ 0,033 W/(m·K) potrzebuje 25-30 mm. Polietylen spieniony o λ ≈ 0,038 W/(m·K) sprawdza się w wariancie 40 mm, bo jego struktura komórkowa szybciej traci parametry przy dłuższej eksploatacji.

Drugim powodem izolowania jest akustyka, a w domach z wentylacją naturalną bywa to niedoceniane. Otulina z wełny mineralnej o grubości 30 mm obniża poziom hałasu o 5-7 dB w porównaniu z gołą rurą. Dla kanału Ø125 mm, w którym powietrze płynie z prędkością 1 m/s, oznacza to przejście z 32 dB (szept rozmowy) do 25 dB (ciche biuro). Różnica wydaje się drobna, ale ucho ludzkie odbiera spadek o 10 dB jako dwukrotne ściszenie, więc każdy 3 dB daje odczuwalną ulgę.

Szczególnym przypadkiem jest kanał w kotłowni, gdzie temperatura spalin i powietrza przekracza 40°C. Tam izolacja musi być niepalna (klasa A1 lub A2-s1, d0), a jej grubość rośnie do 50-80 mm. Stosowanie w takim miejscu pianki polietylenowej kończy się deformacją i utratą właściwości, bo materiał mięknie już przy 70-80°C, a podczas awarii kotła potrafi rozgrzać się znacznie bardziej.

Kolejna kwestia to szczelność połączeń. Izolacja owinięta luźno, bez kleju i zakładek, tworzy mostki termiczne, przez które wilgoć i tak skropli się w najsłabszym punkcie. Profesjonalny montaż polega na sklejaniu zakładek specjalnym klejem do izolacji (np. Armaflex 520), a na kształtkach (kolana, trójniki) stosuje się gotowe pokrowce z PVC lub folii aluminiowej.

Kiedy izolacja naprawdę nie jest potrzebna? Wewnątrz pomieszczeń ogrzewanych, gdzie temperatura ścianki rury nie spadnie poniżej 15°C. W typowej sypialni czy salonie rura Ø125 mm przechodząca przez ścianę działową może pozostać nieizolowana bez ryzyka skroplin.

Kształt kanału: okrągły, prostokątny czy owalny?

Wybór kształtu kanału wpływa na trzy rzeczy: sprawność przepływu, poziom hałasu i łatwość montażu. Okrągła rura wentylacyjna to wzorzec: laminar (a właściwie umiarkowanie turbulentny) przepływ powietrza, równomierny rozkład prędkości, brak ostrych narożników sprzyjających powstawaniu wirów. W pomieszczeniach, gdzie zależy na akustyce, okrągłe kanały przegrywają z prostokątnymi tylko wtedy, gdy trzeba ukryć przewód w niskim suficie podwieszanym.

Prostokątne kanały 14×14 cm czy 14×21 cm oferują mniejszą wysokość zabudowy, ale za cenę gorszych parametrów przepływu. Dla tej samej powierzchni przekroju obwód prostokąta jest o 10-25% większy niż obwód okręgu, co oznacza większe opory liniowe. Co więcej, ostre narożniki wewnętrzne sprzyjają powstawaniu wirów wtórnych, generujących dodatkowy hałas o 3-5 dB w porównaniu z kanałem okrągłym przy tej samej wydajności.

Kanały owalne stanowią kompromis: płaski profil, ale gładka geometria. Sprawdzają się w miejscach, gdzie standardowy kanał okrągły Ø150 mm nie mieści się w stropie, a prostokąt 14×21 cm zajmuje zbyt wiele miejsca. Ich mankamentem jest cena (zwykle 30-50% wyższa niż okrągłe) oraz ograniczona dostępność kształtek.

Normy i przepisy, które trzeba znać przed zakupem

Każdy producent chwali swoje rury, ale tylko nieliczni powołują się na konkretne normy. Tymczasem polskie prawo budowlane i europejskie standardy wyznaczają dość sztywne ramy, których zignorowanie grozi nie tylko słabą wentylacją, ale i problemami przy odbiorze domu.

Norma PN-EN 12237 reguluje szczelność przewodów wentylacyjnych z blachy. Klasa A oznacza dopuszczalny przeciek 0,027×p⁰·⁶⁵ [l/s·m²], klasa B 0,009×p⁰·⁶⁵, a klasa C 0,003×p⁰·⁶⁵, gdzie p to ciśnienie w paaskalach. Do instalacji domowych wystarcza klasa B, ale kanały w kotłowniach gazowych wymagają klasy C. Norma PN-EN 1507 z kolei opisuje wytrzymałość mechaniczną kanałów z blachy stalowej i dopuszczalne ciśnienie robocze, co ma znaczenie przy systemach nawiewnych z wentylatorem.

Polskie Warunki Techniczne (§267) nakładają trzy kluczowe wymagania: materiał niepalny, klasa odporności ogniowej co najmniej E (szczelność ogniowa) w strefach pożarowych, ograniczenie długości elastycznych odcinków do 4 m. Jednocześnie §149 WT wymaga, by kubatura wentylowanego pomieszczenia zapewniała minimum 20 m³/h świeżego powietrza na osobę w pokoju dziennym, 50 m³/h w kuchni z oknem i 70 m³/h w kuchni bez okna, 30 m³/h w łazience, 15 m³/h w toalecie.

W praktyce oznacza to, że w domu z czterema sypialniami, salonem, kuchnią i dwiema łazienkami łączne zapotrzebowanie na powietrze wywiewane sięga 300-400 m³/h. Taki strumień wymaga albo dwóch równoległych pionów Ø150 mm, albo jednego Ø200 mm. Wielu inwestorów zakłada jeden wspólny kanał Ø150 mm, a potem dziwi się, że ciąg naturalny nie wyrabia.

Grawitacja vs. mechanika: kiedy rura do wentylacji grawitacyjnej wystarczy?

Wentylacja naturalna działa dzięki różnicy gęstości ciepłego powietrza wewnątrz i zimnego na zewnątrz. Siła ciągu rośnie proporcjonalnie do wysokości kanału i różnicy temperatur, a maleje wraz z oporami przepływu. W domach z kominem wentylacyjnym o wysokości 6-8 m różnica temperatur latem może wynosić zaledwie 3-5°C, co daje ciąg rzędu 2-4 Pa. Przy tak niskim ciągu dobrze zaprojektowana rura Ø150 mm o gładkich ściankach zapewni 80-120 m³/h.

Gdy dom jest niski, ma krótkie kanały lub stoi w miejscu osłoniętym od wiatru, grawitacja przestaje wystarczać. Wtedy pozostaje wentylacja mechaniczna wywiewna (wentylator kanałowy w pionie) albo z odzyskiem ciepła (rekuperator). Ta druga opcja jest droższa (rekuperator z instalacją to koszt 15 000-30 000 zł), ale potrafi odzyskać 70-90% ciepła z wywiewanego powietrza. Przy obecnych cenach energii inwestycja zwraca się w 5-8 lat.

Wentylacja mechaniczna daje projektantowi pełną swobodę w doborze średnic i kształtów, bo wentylator pokonuje opory. Można stosować rury Ø80 mm na krótkich odcinkach przy anemostatach, dłuższe kanały elastyczne, a nawet kanały tekstylne. Jedynym ograniczeniem pozostaje poziom hałasu: wentylator w sypialni przy 35 dB bywa słyszalny, a w domu z rekuperatorem projektuje się kanały tak, by prędkość powietrza nie przekraczała 2,5-3,0 m/s.

W domu pasywnym lub niskoenergetycznym wentylacja grawitacyjna po prostu się nie sprawdzi, bo straty ciepła przez kanał wywiewny bez odzysku ciepła przekraczają 30% całkowitego zapotrzebowania na ogrzewanie. Tam rekuperator to standard, a rury do wentylacji grawitacyjnej schodzą na dalszy plan.

Montaż krok po kroku: jak uniknąć najczęstszych błędów

Pierwsza zasada brzmi banalnie: rura do wentylacji grawitacyjnej powinna biec pionowo, bez zbędnych załamań, bo każde kolano 90° to strata 1-2 Pa ciągu. Jeśli trzeba ominąć belkę stropową, lepiej zrobić dwa łagodne łuki 45° niż jedno ostre kolano, bo przepływ laminarny wygładza się stopniowo.

Druga sprawa to dylatacja i mocowanie. Rury stalowe spiro wymagają podparcia co 1,5-2 m (obejmy z gumową podkładką tłumiącą drgania), a PVC co 0,8-1,0 m (uchwyt z tworzywa bez metalowej opaski zaciskowej). Brak odpowiedniego mocowania powoduje, że kanał wibruje przy silniejszym wietrze i przenosi dźwięk na konstrukcję budynku.

Trzeci obszar to przejścia przez przegrody. W ścianie zewnętrznej kanał wymaga osadzenia w tulei ochronnej, a szczelina między rurą a tuleją wypełniona jest wełną mineralną i uszczelniona trwale elastycznym kitem. W stropie międzykondygnacyjnym przejście zabezpiecza się kołnierzem ogniochronnym, który pod wpływem temperatury pęcznieje i odcina drogę dymu.

Czwarta kwestia to rewizja i czyszczenie. Każdy kanał wentylacyjny powinien mieć otwór rewizyjny u dołu (przy wlocie do kratki) i u góry (przy wylocie komina), bo bez takich drzwi czyszczenie wymaga demontażu okapu albo kratki. Kominy wentylacyjne należy czyścić co najmniej raz w roku, najlepiej przed sezonem grzewczym, gdy różnica temperatur w kanale jest największa i ciąg najskuteczniejszy.

Piąty element to wyrzutnia. Wylot komina wentylacyjnego powinien znajdować się minimum 0,5 m powyżej powierzchni dachu w strefie ograniczonej (odległość od okapu, kalenicy, ściany wyższej niż dach), zgodnie z §135 Warunków Technicznych. Zbyt niski wylot powoduje cofkę wiatrową i odwrócenie ciągu, a w skrajnych przypadkach zasysanie spalin z sąsiedniego komina.

Checklista przed zakupem: 8 punktów, które oszczędzą nerwów

1. Określ sumaryczny strumień powietrza wywiewanego (m³/h) na podstawie norm §149 WT.
2. Dobierz średnicę kanału głównego tak, by prędkość powietrza nie przekraczała 1,0 m/s w instalacji grawitacyjnej.
3. Wybierz materiał: stal ocynkowana do stref pożarowych, PVC-AS do kanałów wewnętrznych, aluminium wyłącznie na krótkich odcinkach.
4. Sprawdź klasę reakcji na ogień (A1, A2-s1, d0 dla stali; minimum B-s2, d0 dla PVC w strefach pożarowych).
5. Zaplanuj izolację w każdym miejscu, gdzie kanał przechodzi przez pomieszczenie nieogrzewane (minimum 30 mm wełny mineralnej).
6. Dobierz kształt: okrągły wszędzie, gdzie jest miejsce; prostokątny pod sufitem podwieszanym poniżej 25 cm.
7. Uwzględnij otwory rewizyjne na dole i górze każdego pionu, z łatwym dostępem do czyszczenia.
8. Sprawdź certyfikaty: deklaracja zgodności z normą PN-EN 12237 lub PN-EN 1507, klasa szczelności B lub C.

Mini-glosariusz: terminy, które przydadzą się przy rozmowie z instalatorem

Spiro spiralnie zwijana rura ze stali ocynkowanej, sztywna, o gładkiej powierzchni wewnętrznej.
Flex elastyczny przewód aluminiowy lub z tworzywa, stosowany wyłącznie na krótkich odcinkach do 4 m.
Anemostat nawiewnik lub wywiewnik z regulowanymi łopatkami, montowany w suficie podwieszanym.
Rekuperator centrala wentylacyjna z wymiennikiem ciepła, odzyskująca energię z powietrza wywiewanego.
Ciąg grawitacyjny siła wywołana różnicą gęstości powietrza ciepłego i zimnego, napędzająca naturalny przepływ w kanale.
Punkt rosy temperatura, w której para wodna z powietrza zaczyna się skraplać; kluczowy parametr przy projektowaniu izolacji.

Decyzja o wyborze rury do wentylacji grawitacyjnej przestaje być ruletką, gdy opiera się na trzech filarach: twardych danych z norm i Warunków Technicznych, fizyce przepływu (średnica, kształt, chropowatość) oraz realiach konkretnego domu (wysokość komina, długość pionów, dostępna przestrzeń w stropie). Świadomy inwestor, który przed wizytą w hurtowni zna zapotrzebowanie na powietrze wywiewane w m³/h i potrafi policzyć wymaganą średnicę, wychodzi ze sklepu z materiałem odpowiedniej klasy, a nie z najtańszą rurą, jaka leżała na półce.

Źródła danych i przepisy: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§149, §267, §135). Polskie Normy: PN-EN 12237:2007 (szczelność przewodów wentylacyjnych), PN-EN 1507:2007 (wytrzymałość kanałów z blachy stalowej), PN-EN 13501-1 (klasyfikacja ogniowa wyrobów budowlanych). Materiały pomocnicze: publikacje Polskiego Komitetu Normalizacyjnego (www.pkn.pl), serwis normalizacyjny PKN, portal Krajowej Izby Kominiarzy (www.kominiarze.pl).
