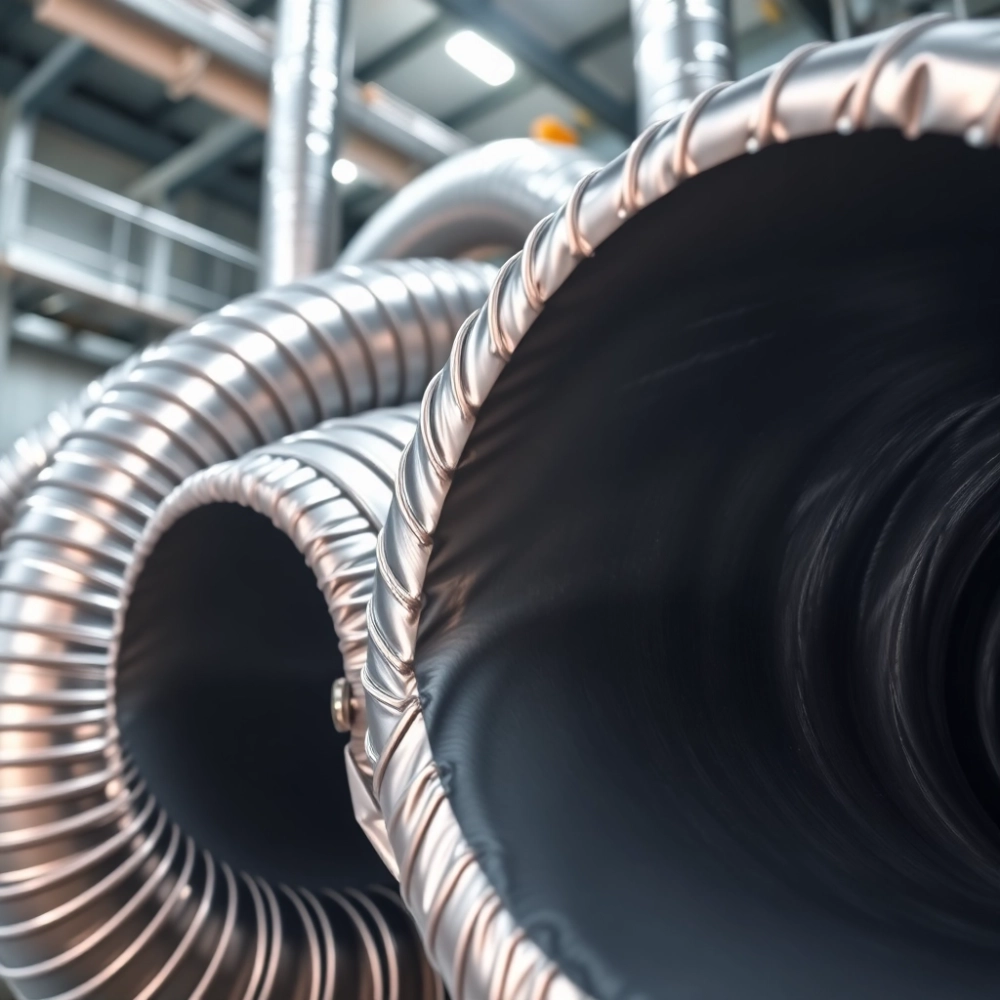

Rury Spiro ocieplane – sekret ciepłej i cichej wentylacji

Wybór ocieplanych kanałów wentylacyjnych potrafi spędzić sen z powiek, gdy na budowie pojawia się pierwszy projekt rekuperacji i trzeba pogodzić wymagania energetyczne z ograniczonym budżetem. Rury spiro ocieplane to nie jednorodna kategoria produktów, lecz trzy odrębne rodziny rozwiązań, z których każde sprawdza się w innych warunkach eksploatacji. Świadomy wybór wymaga zrozumienia fizyki transportu powietrza, reakcji materiałów na wilgoć oraz realiów montażowych konkretnej inwestycji.

• Izolacja z wełny mineralnej, kauczuku czy EPP?
• Jak dobrać średnicę ocieplanej rury Spiro do wydajności wentylacji?
• Ocieplane rury Spiro na zewnątrz kiedy to jedyne sensowne rozwiązanie?
• Montaż kanałów izolowanych szybciej niż na budowie
• Kiedy ocieplany kanał Spiro to niepotrzebny koszt?
• Zwrot z inwestycji w izolowane kanały wentylacyjne
• Normy, przepisy i klasy szczelności
• Dobór materiału płaszcza do warunków eksploatacji
• Skontaktuj się z doradcą technicznym

Izolacja z wełny mineralnej, kauczuku czy EPP?

Każdy z trzech dominujących wariantów izolowanych kanałów wentylacyjnych Spiro powstał z myślą o konkretnym scenariuszu pracy. Różnią się nie tylko ceną, ale przede wszystkim sposobem, w jaki zarządzają wilgocią, hałasem i mostkami termicznymi wzdłuż przewodu.

Wełna mineralna w systemie IZOL® to klasyka dla odcinków zewnętrznych. Konstrukcja składa się z wewnętrznego płaszcza ze stali ocynkowanej, warstwy wełny o grubości od 25 do 150 mm oraz zewnętrznej okładziny z blachy aluminiowej lub stalowej. Taka budowa eliminuje konieczność izolowania kanału na budowie, co w praktyce oznacza skrócenie czasu montażu o około 40-60% w porównaniu z tradycyjnym podejściem. Uszczelka EPDM na połączeniu zapewnia klasę szczelności D zgodnie z PN-EN 12237, więc straty powietrza przez nieszczelności nie przekraczają 0,5% przy nadciśnieniu 400 Pa.

Kauczuk syntetyczny w systemie FOAM działa inaczej. Pianka o zamkniętych porach nie przepuszcza pary wodnej, więc kondensacja nie wnika w strukturę izolacji. Materiał montuje się bezpośrednio na okrągłych kształtkach, co eliminuje mostki termiczne na kolanach, trójnikach i redukcjach. Temperatura pracy sięga zwykle od -30 do 105°C, a współczynnik przewodzenia ciepła λ osiąga 0,036-0,040 W/(m·K). To rozwiązanie preferowane w pomieszczeniach o podwyższonej wilgotności, takich jak baseny, kuchnie przemysłowe czy suszarnie.

Spieniony polipropylen (EPP) zachowuje się jak monolit. Dwie wersje grubości ścianek, 15 mm i 43 mm, pokrywają większość typowych zastosowań wewnętrznych bez potrzeby dodatkowej warstwy izolacyjnej. Struktura komórkowa EPP tłumi drgania lepiej niż wełna, co przekłada się na obniżenie poziomu hałasu o 3-5 dB(A) względem gołego kanału stalowego. Przy wydajności 400 m³/h w typowym domu jednorodzinnym to odczuwalna różnica, zwłaszcza gdy kanał przechodzi w pobliżu sypialni.

Kiedy unikać danego rozwiązania?

Wełna mineralna na zewnątrz wymaga nienaruszonego płaszcza zewnętrznego. Nawet drobna perforacja wprowadza wilgoć w strukturę izolacji, a wysychanie trwa tygodnie i obniża parametry cieplne o 20-30%. EPP nie toleruje promieniowania UV, więc na dachu budynku sprawdzi się wyłącznie w osłonie z blachy lub tworzywa. Kauczuk z kolei traci elastyczność poniżej -30°C i pęka przy gwałtownych skokach temperatury powyżej 110°C, co dyskwalifikuje go w aplikacjach przemysłowych z gorącym powietrzem odprowadzanym z procesów technologicznych.

Jak dobrać średnicę ocieplanej rury Spiro do wydajności wentylacji?

Średnica kanału wentylacyjnego to nie kwestia gustu ani przyzwyczajenia wykonawcy. Od niej zależy prędkość przepływu, a ta bezpośrednio wpływa zarówno na hałas, jak i na opory aerodynamiczne, które zjadają moc wentylatora. Zbyt wąski przewód przy tej samej wydajności generuje szum powyżej 40 dB(A) w pomieszczeniu, a wentylator musi pracować na wyższych obrotach, podnosząc rachunek za prąd o kilkanaście procent rocznie.

Optymalna prędkość powietrza w kanałach nawiewnych mieści się w przedziale 2,5-4 m/s, a w wywiewnych do 5 m/s. Przekroczenie tych wartości skutkuje słyszalnym szumem w instalacji i szybszym osadzaniem się zanieczyszczeń na ściankach. W praktyce oznacza to konkretne średnice dla konkretnych wydajności.

Zakres średnic od Ø80 do Ø1250 mm pokrywa praktycznie wszystkie scenariusze, od nawiewu w kabinie statku po główne ciągi wentylacyjne galerii handlowych. Warto pamiętać, że przy średnicach poniżej Ø125 mm kanał okrągły Spiro zaczyna ustępować pola kanałom elastycznym, które łatwiej poprowadzić w ciasnych przestrzeniach pod stropem.

Mechanika doboru w praktyce

Obliczenie wymaga znajomości trzech zmiennych: wydajności Q, dopuszczalnej prędkości v oraz strat ciśnienia Δp. Pole przekroju poprzecznego wyznacza się ze wzoru A = Q / (v × 3600), po czym średnicę oblicza się z A = π × d² / 4. Dla przykładu: przy wydajności 350 m³/h i zalecanej prędkości 3,5 m/s pole wynosi 0,0278 m², co daje średnicę 188 mm, zaokrąglaną w górę do Ø200 mm. Producenci ocieplanych rur Spiro oferują te wymiary jako standardowe, więc nie trzeba zamawiać wyrobów niestandardowych.

Ocieplane rury Spiro na zewnątrz kiedy to jedyne sensowne rozwiązanie?

Fragment instalacji biegnący po elewacji lub na dachu nie może zostać zaizolowany po montażu, jeśli wykonawca zapomniał o tym etapie. Ocieplane rury Spiro eliminują ten problem u źródła, dostarczając gotowy, fabrycznie zamknięty przewód, który po ustawieniu na wspornikach wymaga jedynie połączenia z sąsiednimi odcinkami.

Przebieg kanału po zewnętrznej ścianie budynku to klasyczny przypadek. Bez izolacji temperatura ścianek rury spada poniżej punktu rosy w okresie zimowym, a skroplona woda kapie na elewację, tworząc zacieki, a w dłuższym okresie, uszkadzając tynk. Straty ciepła przy temperaturze zewnętrznej -15°C i powietrzu wewnątrz +20°C sięgają 18-25 W na metr bieżący kanału niezaizolowanego o średnicy Ø200 mm. Warstwa wełny mineralnej 50 mm redukuje tę wartość do 4-6 W/m, czyli mniej więcej tyle, ile traci pojedyncza szyba w oknie.

Hałas przepływającego powietrza na zewnątrz zwykle nie przeszkadza, ale wibracje przenoszone przez wsporniki na konstrukcję budynku potrafią rezonować w nieoczywisty sposób. Izolowana rura Spiro działa jak tłumik drgań, a masa warstwy wełny lub pianki EPP rozprasza energię akustyczną, zanim dotrze do ściany.

Warunki atmosferyczne w Polsce potrafią zmieniać się radykalnie w ciągu kilku godzin. Mróz, deszcz, promieniowanie UV i grad tworzą środowisko, w którym goły kanał blaszany koroduje w ciągu kilku sezonów. Płaszcz zewnętrzny z aluminium lub stali nierdzewnej kwasoodpornej, stosowany w wersjach morskich i na platformach wiertniczych, wytrzymuje sól morską i kwaśne opady bez dodatkowej ochrony przez 25-30 lat.

Specyfika zastosowań morskich i offshore

Na statkach i platformach wiertniczych kanały wentylacyjne pracują w środowisku soli morskiej, wibracji ciągłych i ograniczonej przestrzeni. Małe średnice, od Ø80 do Ø200 mm, dominują w kabinach, korytarzach i pomieszczeniach maszynowych. Stal kwasoodporna AISI 316L jako płaszcz wewnętrzny i zewnętrzny zapewnia odporność na chlorek sodu, a spawane lub zaciskane połączenia wytrzymują drgania rezonansowe kadłuba. W takich aplikacjach izolacja pełni podwójną rolę: ogranicza straty ciepła i stanowi barierę przeciwpożarową zgodną z konwencją SOLAS.

Montaż kanałów izolowanych szybciej niż na budowie

Prefabrykacja w hali produkcyjnej zmienia ekonomię każdej większej inwestycji. Zamiast zatrudniać ekipę do nawijania wełny na gołe rury, spawania płaszczy i uszczelniania połączeń w trudnych warunkach budowy, z hali przyjeżdżają gotowe elementy oznakowane zgodnie z projektem.

Czas montażu kanału izolowanego na budowie zależy od średnicy i dostępności. Dla Ø200 mm jeden monter montuje średnio 8-12 metrów bieżących dziennie wraz z łączeniem i mocowaniem. Kanał wymagający izolacji po ułożeniu zabiera dodatkowe 3-4 godziny na każdy metr bieżący, bo trzeba nawinąć wełnę, zamontować płaszcz zewnętrzni, uszczelnić. Różnica w skali projektu 500-metrowego sięga kilku tygodni robocizny.

Logistyka dostawy i identyfikacja elementów

Standardowe odcinki o długości 3 m mieszczą się na typowej palecie i nie wymagają dźwigu na placu budowy. Każdy element opatruje się etykietą z oznaczeniem średnicy, grubości izolacji, pozycji w projekcie i kierunku przepływu powietrza. Na budowie ekipa składa kanał jak zestaw mebli z IKEA, tyle że bez irytujących śrubek w foliowej torebce. Połączenia nyplowe z uszczelką EPDM wchodzą na wcisk bez narzędzi, choć do Ø500 mm warto użyć ścisku, żeby nie uszkodzić krawędzi.

Kiedy ocieplany kanał Spiro to niepotrzebny koszt?

Nie każda instalacja wymaga izolowanych przewodów. Krótki odcinek biegnący w ocieplonej przegrodzie, na przykład 1,5 m w ścianie zewnętrznej domu pasywnego, nie potrzebuje osobnej warstwy izolacji, bo otulina muru chroni kanał przed kondensacją. Analogicznie kanał prowadzony w pomieszczeniu ogrzewanym, oddalony od strefy chłodnej, nie generuje mostków termicznych i nie traci ciepła w sposób wymagający kompensacji.

Wentylacja grawitacyjna w starszych budynkach, gdzie ciąg naturalny zależy od różnicy temperatur, zyskuje na izolowanym kanale zewnętrznym, ale w środku budynku kanał nieizolowany działa identycznie jak izolowany. Warto przeliczyć, ile metrów bieżących naprawdę wymaga izolacji, zanim zamówi się pełny pakiet. Dla typowego domu jednorodzinnego o powierzchni 150 m² ocieplane odcinki zwykle stanowią 15-25% całej instalacji, reszta to kanały wewnętrzne bez dodatkowej izolacji.

Ograniczenia i sytuacje bez wyjścia

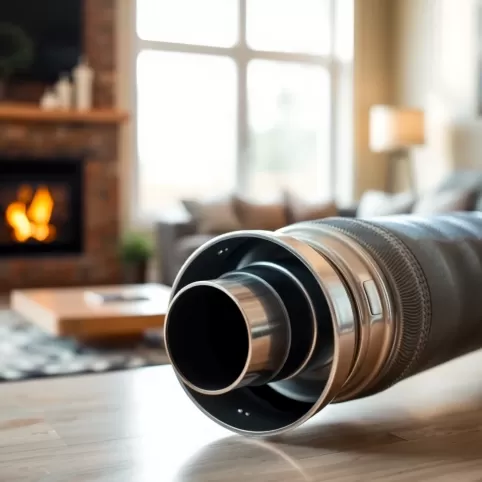

Kanał EPP nie toleruje temperatury powietrza powyżej 80°C, co dyskwalifikuje go w pobliżu kominków z rozprowadzeniem gorącego powietrza. Kauczuk syntetyczny w wersji standardowej nie spełnia wymagań przeciwpożarowych klasy A2-s1, d0 według PN-EN 13501-1, więc w drogach ewakuacyjnych budynków użyteczności publicznej trzeba sięgnąć po wełnę mineralną w płaszczu stalowym. Wełna z kolei pyli przy cięciu i wymaga odzieży ochronnej oraz maski, co na niewielkiej budowie bywa pomijane i prowadzi do podrażnień skóry ekipy montażowej.

Zwrot z inwestycji w izolowane kanały wentylacyjne

Różnica w cenie między kanałem gołym a izolowanym wynosi od 95 do 320 zł za metr bieżący, zależnie od systemu i średnicy. Przy instalacji 100 metrów w domu jednorodzinnym to 9 500-32 000 zł dodatkowego kosztu. Wydatek zwraca się jednak szybciej, niż wielu inwestorów zakłada, o ile izolacja trafi w miejsca, gdzie straty ciepła są realne.

Strata ciepła na niezaizolowanym odcinku Ø200 mm przy różnicy temperatur 35°C wynosi około 20 W/m. W sezonie grzewczym trwającym 200 dni, przy temperaturze zewnętrznej średnio 0°C, straty roczne z 30 metrów takiego kanału sięgają 300 kWh ciepła. W przeliczeniu na gaz ziemny po aktualnych taryfach to około 180-220 zł rocznie. Izolacja zwraca się w 4-7 lat bez uwzględnienia komfortu akustycznego i ochrony przed kondensacją.

Drugą stroną równania jest moc wentylatora. Nieizolowany kanał wytwarza większy opór, bo zimne powietrze zewnętrzne zmniejsza prędkość przepływu i zmusza wentylator do intensywniejszej pracy. Rekuperator z silnikiem DC o mocy 80 W pracujący 12 godzin dziennie zużywa rocznie około 350 kWh. Wzrost oporów o 20% podnosi zużycie do 420 kWh, czyli dodatkowe 70 kHz × stawka za prąd. Izolacja kanału w połączeniu z właściwym doborem średnicy obniża te opory o 15-25%, co przekłada się na wymierną oszczędność.

Dlaczego warto liczyć, a nie zakładać?

Izolacja kanału w ścianie zewnętrznej domu pasywnego, gdzie między ścianą a kanałem znajduje się już 30 cm wełny, to wyrzucone pieniądze. Ten sam kanał na nieogrzewanym stryszku, gdzie temperatura spada do -5°C zimą, wymaga izolacji 50-80 mm, bo inaczej kondensacja zniszczy sufit poniżej. Kalkulator oparty na lokalizacji odcinka, temperaturze otoczenia i prędkości przepływu daje odpowiedź w kilka minut, a oszczędności sięgają kilkunastu procent budżetu instalacji.

Normy, przepisy i klasy szczelności

Projektowanie instalacji wentylacyjnej w Polsce wymaga uwzględnienia kilku dokumentów normatywnych jednocześnie. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakłada wymóg izolowania przewodów, przez które przepływa powietrze o temperaturze różniącej się od otoczenia o więcej niż 5°C. Wyjątek stanowią odcinki w pomieszczeniach ogrzewanych, gdzie różnica temperatur nie prowadzi do kondensacji.

Norma PN-EN 12237 klasyfikuje przewody wentylacyjne metalowe pod względem szczelności w czterech klasach: A, B, C i D. Klasa D, najwyższa, dopuszcza maksymalny wypływ 0,5% przy nadciśnieniu 400 Pa. Ocieplane rury Spiro z uszczelką EPDM na połączeniach nyplowych spełniają tę klasę bez dodatkowego uszczelniania masą lub taśmą. Klasy C i B spotyka się w tańszych systemach, gdzie akceptuje się wyższe straty powietrza w imię niższej ceny zakupu.

Reakcja na ogień według PN-EN 13501-1 determinuje zastosowanie w budynkach użyteczności publicznej. Wełna mineralna w płaszczu stalowym osiąga klasę A2-s1, d0, czyli materiał niepalny bez wydzielania dymu. Kauczuk syntetyczny plasuje się zwykle w klasie B-s3, d0, dopuszczalnej w pomieszczeniach, ale niewystarczającej w korytarzach ewakuacyjnych. EPP bez powłoki ogniochronnej spełnia klasę E, co ogranicza jego użycie do instalacji ukrytych w przegrodach.

Kwestie projektowe warte uwagi

Dobór izolowanego kanału Spiro powinien wynikać z bilansu cieplnego budynku i wymagań akustycznych, a nie z dostępności materiału u lokalnego dystrybutora. Projektant wentylacji oblicza zapotrzebowanie na powietrze dla każdego pomieszczenia, dobiera średnice z tabel producenta i ustala grubość izolacji na podstawie najniższej spodziewanej temperatury w miejscu montażu. Dokumentacja projektowa zawiera schemat przebiegu kanałów z oznaczeniem średnic, spadków i trasy prowadzenia.

Dobór materiału płaszcza do warunków eksploatacji

Stal ocynkowana stanowi domyślny wybór dla większości instalacji budynkanych. Warstwa cynku 20-25 μm chroni przed korozją w suchym środowisku przez 15-25 lat. W pomieszczeniach o wilgotności względnej poniżej 70% ten materiał nie wymaga dodatkowej ochrony. Aluminium lżejsze od stali o 60% sprawdza się tam, gdzie masa kanału obciąża konstrukcję, na przykład przy podwieszeniu do stropu drewnianego. Blacha aluminiowa o grubości 0,5-0,7 mm wytrzymuje ciśnienie robocze do 1500 Pa bez odkształceń.

Stal kwasoodporna AISI 304 i AISI 316L to odpowiedź na agresywne środowisko chemiczne. W kuchniach przemysłowych, gdzie opary tłuszczu i detergentów atakują zwykłą blachę, kwasoodporny płaszcz przetrwa 30 lat bez śladów korozji. Wersja 316L z dodatkiem molibdenu toleruje chlorek sodu, więc stosuje się ją w aplikacjach morskich i na wybrzeżach. Koszt w stosunku do stali ocynkowanej rośnie 2,5-3,5 raza, ale w specyficznych warunkach to jedyna opcja gwarantująca trwałość.

Kiedy wybrać aluminium zamiast stali?

Instalacja na dachu budynku wielokondygnacyjnego, gdzie masa kanału wpływa na nośność stropu, uzasadnia wybór aluminium. Lekkość ułatwia też transport na wysokości bez dźwigu. Aluminium nie wymaga powłoki cynkowej i jest odporne na korozję atmosferyczną dzięki warstwie tlenku, która odnawia się samoczynnie po uszkodzeniu mechanicznym. Nie toleruje natomiast kontaktu z betonem lub zaprawą wapienną, bo w środowisku zasadowym traci swoją warstwę ochronną.

Skontaktuj się z doradcą technicznym

Każda instalacja wentylacyjna różni się od poprzedniej. Specyfika budynku, wymagania akustyczne, klasyfikacja pożarowa i dostępność miejsca montażu wpływają na dobór systemu w sposób, którego żaden uniwersalny przewodnik nie obejmie w pełni. Doradca techniczny na podstawie projektu i warunków lokalnych wskaże konkretne średnice, grubości izolacji i typy połączeń, które zamienią specyfikację w działający system. Warto przygotować rzut pomieszczeń, wymaganą wydajność wentylacji i informację o planowanym miejscu prowadzenia kanałów przed pierwszym kontaktem, żeby rozmowa była konkretna od pierwszej minuty.

Źródła danych i norm: PN-EN 12237 (szczelność przewodów metalowych), PN-EN 13501-1 (klasyfikacja ogniowa), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony), katalogi techniczne producentów systemów IZOL®, FOAM i EPP dostępne na ich stronach internetowych, dane Głównego Urzędu Nadzoru Budowlanego dotyczące wymagań dla wentylacji, raporty branżowe z targów ISH Frankfurt 2023 dotyczące parametrów izolowanych kanałów Spiro.
